КРАТКИЕ СВЕДЕНИЯ О ПНЕВМАТИЧЕСКОМ ТРАНСПОРТЕ

Перемещение различного рода размельченных материалов и отходов производства (древесной пыли, стружек, песка, наждачной пыли и др.), осуществляемое воздушным потоком, называют пневматическим транспортом.

Обычная установка для пневматического транспорта состоит из приемников, забирающих производственные отходы в местах их выделения, сети отсасывающих воздуховодов, центробежного вентилятора и оборудования для очистки воздуха от пыли. В качестве последнего применяют циклоны, если транспортируются древесные отходы, песок, молотая глина и пр., и матерчатые фильтры или мокрые скрубберы при транспортировании наждачной пыли и прочих мелких материалов. Если вентилятор установлен до очистительного оборудования, то перед ним ставят уловитель для крупных отходов.

Воздуховоды для пневматического транспорта изготовляют из более тяжелой листовой стали, чем обычные вентиляционные воздуховоды, а приемные местные отсосы из стали толщиной не менее 2 мм, так как они подвержены большому износу абразивными частицами.

На ответвлениях воздуховодов к местным отсосам установки пневмотранспорта задвижки (шиберы) устанавливают только на время регулирования системы, а после их пломбируют или совсем срезают вровень с поверхностью воздуховодов. Для очистки воздуховодов установки пневмотранспорта на горизонтальных участках предусматривают лючки, перекрываемые задвижками.

Количество воздуха, отсасываемого из цеха системой пневмотранспорта, необходимо компенсировать соответствующим количеством наружного воздуха, подогреваемого в зимний период.

Для удобства обслуживания воздуховодов системы пневмотранспорта, как правило, принимают верхнюю открытую разводку.

Расчет пневмотранспортной установки состоит в определении количества транспортируемого материала, необходимого расхода воздуха, установлении необходимых диаметров участков сети, подборе вентилятора и очистного оборудования.

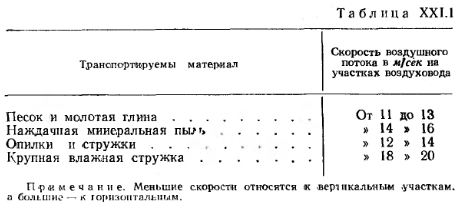

При определении расхода воздуха следует исходить из весовой концентрации смеси, принимая скорости потока воздуха по данным табл. XXI.1.

Весовой концентрацией смеси р называют отношение веса примесей в единице объема чистого воздуха к весу этого объема.

При определении потерь давления на участках воздуховодов и величины полного давления, необходимого для подбора вентилятора, исходят как из весовой ¦концентрации смеси, так и из характера примесей к воздуху, учитываемого опытным коэффициентом К. Значение этого коэффициента различно для каждого вида отходов. Например, для древесных опилок и стружек /( = 0,4, а для песка или молотой глины /( = 0,6.

Таким образом, с учетом К и весовой концентрации давление в воздуховодах системы пневмотранспорта, необходимое для транспортирования смеси, определяют по формуле

Подробные сведения о пневматическом транспорте приводятся в специальной литературе, например, в книге М. П. Калинушкина, 3. Э. Орловского, И. С. Сегаль «Пневматический транспорт». Госстройиздат, 1961.
