КВАРТИРНЫЕ СИСТЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ

Основное отличие квартирной системы водяного отопления (рис. VI.9) от обычной системы водяного отопления с естественной циркуляцией воды состоит э том, что в ней котел не заглубляется ниже пола отапливаемых помещений, а устанавливается на уровне пола. При этом центр охлаждения воды в нагревательных приборах может оказаться на одном уровне или даже несколько ниже центра воды в котле.


На первый взгляд может показаться, что в этих случаях может не возникнуть естественной циркуляции воды, так как действующее давление будет или равным нулю, или отрицательным. Однако если радиус действия системы сравнительно невелик (не более 12 м), то она может работать за счет охлаждения воды в трубах.

Для уменьшения расхода труб и гидравлических сопротивлений нагревательные приборы часто устанавливают не под окнами, а у внутренних стен. При этом для повышения циркуляционного давления целесообразно располагать нагревательные приборы на высоте 300— 400 мм от пола.

Для нагревания воды в квартирных системах отопления применяются обычно небольшие чугунные котлы, устанавливаемые на кухнях. Вместо чугунных котлов иногда применяют змеевики из стальных труб или радиаторы, располагаемые в очагах кухонных плит. Чтобы избежать сырости при испарении воды, расширительный сосуд устраивают в виде закрытого цилиндра с сигнальной трубкой.

Рассмотрим принципиальную схему квартирной системы отопления (рис. VI.10).

Чтобы определить величину действующего в циркуляционном кольце давления, мысленно разделим кольцо сечением I — I на две половины н рассмотрим давление воды в той и другой.

Несмотря на то что высоты столбов воды в правой и левой части кольца одинаковы, давление столба воды в правой части кольца будет большим, чем в левой. Неравенство давлений объясняется тем, что в правой части кольца охлажденная вода имеет более низкую температуру, а следовательно, более высокий объемный вес.

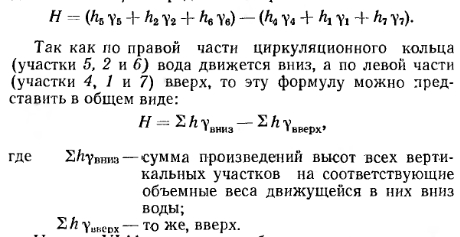

С учетом принятых на схеме (рис. VI.10) обозначений высот отдельных участков циркуляционного кольца и соответствующих им объемных весов циркуляционное давление в кгс/м2 определится выражением

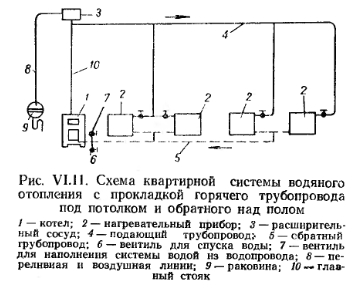

На рис. VI. 11 показана наиболее распространенная схема квартирного водяного отопления с прокладкой горячего трубопровода под потолком помещений и обратного — над полом. Наличие дверей приводит иногда к необходимости прокладки обратного трубопровода под полом, для чего под чистым полом устраивается канал высотой 100—150 мм.

В отдельных случаях, когда почему-либо нельзя расположить обратный трубопровод над полом или в канале под иим, его прокладывают под потолком рядом с горячим трубопроводом.


Существенным недостатком подобной схемы квартирного отопления является невозможность централизованно (в одном месте) спускать воду из системы: для спуска воды приходится у каждого нагревательного прибора открывать нижние радиаторные пробки или предусматривать в них опускные краны. При этом воду из приборов приходится собирать вручную и спускать в канализационную сеть через унитаз или раковину.

В квартирных системах отопления за расчетный уровень нагрева воды принимают не середину котла, а уровень, находящийся на 250 мм выше колосниковой решетки, где ©ода нагревается наиболее интенсивно.

Общее циркуляционное давление в квартирной системе отопления равно разности объемных весов горячей и охлажденной ©оды, умноженной на вертикальное расстояние от середины прибора до уровня нагрева воды в котле, плюс давление, возникающее от охлаждения воны R трубопроводах, т. е.


Если уровень нагрева воды расположен выше середины прибора, то выражение h(y0 — уг) будет отрицательным и циркуляция воды будет происходить только под влиянием ее охлаждения в трубопроводах.

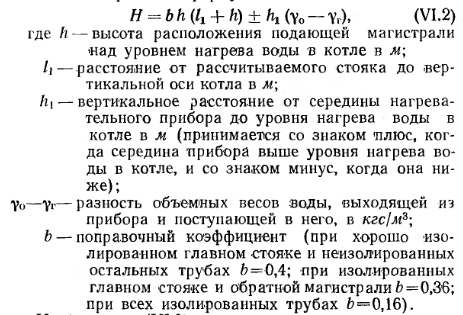

Ориентировочную величину циркуляционного давления с учетом охлаждения воды в трубопроводах определяют по эмпирической формуле


Из формулы (VI.2) следует, что при изолированном главном стояке и неизолированном трубопроводе циркуляционное давление в системе максимально. В формуле VI.2 выражение h(l+h) означает величину давления от охлаждения воды в трубах, — от охлаждения воды в нагревательных приборах.

Более подробные сведения об устройстве и расчете систем квартирного отопления приводятся в книге И. Ф. Ливчака «Водяное отопление малоэтажных зданий». Изд. МКХ РСФСР, 1950.
