МЕСТНАЯ ПРИТОЧНАЯ ВЕНТИЛЯЦИЯ

К местной приточной вентиляции относятся воздушные души, воздушные завесы и воздушные оазисы.

Воздушные души. Воздушным душем называется сосредоточенный поток воздуха соответствующей темпераратуры, направленный на ограниченный рабочий участок в цехе или на самого рабочего. С помощью воздушного душа можно в зоне действия воздушного потока изменять подвижность воздуха, его температуру и влажность, а также концентрацию находящихся в воздухе газов, паров и мельчайших частиц пыли. Напомним, что охлаждающее действие душа основано на разности температур тела человека и воздушного потока воздуха, а также на повышенных скоростях обтекания человека воздухом.

Воздушные души в основном находят применение в горячих цехах промышленных предприятий. Наибольший эффект от применения воздушных душей достигается в тех случаях, когда рабочий, работая у промышленных печей или с расплавленным металлом, подвергается непосредственно лучисто-тепловому облучению (от раскаленного металла). На рис. XXI.И показаны воздушные души на заливочной чугунолитейной площадке.

Воздушные души можно с успехом совмещать с местной вытяжной вентиляцией, выполненной в виде всевозможных отсосов воздуха от укрытий станков, вытяжных шкафов, зонтов и пр.

По конструкции душевые установки подразделяют на стационарные и передвижные.

Стационарные душевые установки подают к душам как необработанный, так и обработанный (подогретый, охлажденный, промытый) наружный воздух. Их производительность достигает 3500 м3/ч на одну душированную точку.

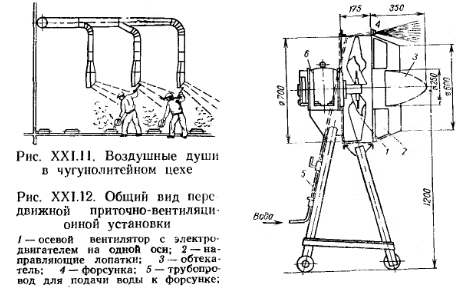

В отличие от стационарных передвижные душевые установки подают к душам не наружный, а внутренний воздух, забираемый из верхней зоны цеха. В этих установках (рис. XXI.12) внутренний воздух из цеха может поступать к душам также в необработанном или обработанном виде. Обработка внутреннего воздуха в передвижных установках обычно ограничивается его охлаждением путем подмешивания распыленной воды. Такая установка состоит из осевого вентилятора, располагаемого внутри обечайки из листовой стали. Во избежание попадания в вентилятор посторонних предметов в обечайке со стороны забора воздуха из цеха установлена металлическая сетка.

Если в передвижных установках воздух не подвергается обработке (охлаждению), то их назначение сводится к созданию лишь необходимой скорости движения воздуха у рабочего места.

Как стационарные, так и передвижные установки для подачи воздуха к душам отличаются от обычных приточных вентиляционных установок лишь распределением подающего воздуха. Воздух в душевых установках распределяется с помощью насадков, которые создают сосредоточенные струи воздуха с относительно большой скоростью (от 0,5 до 3 м/сек).

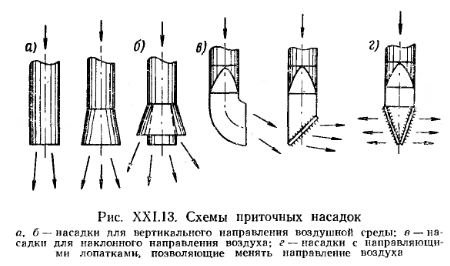

Насадки для приточного воздуха в зависимости от их назначения имеют различные конструктивные схемы; некоторые из них показаны на рис. XXI. 13. Так, на рис. XXI. 13,а и б изображены патрубки, которые обеспечивают вертикальное направление воздушного потока; на рис. XXI. 13, в — патрубки для наклонного направления струи, а на рис. XXI. 13, г — насадки с направляющими лопатками, позволяющими менять направление струи воздуха.

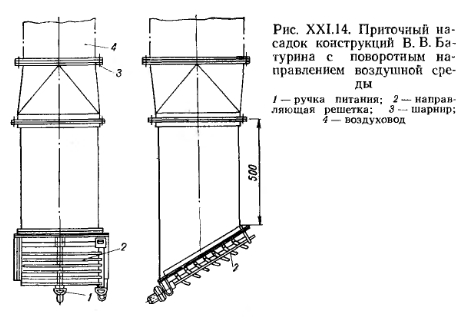

Для создания воздушных душей наибольшее применение получил насадок конструкции В. В. Батурина. На выходе из этого насадка установлена решетка из поворотных (на шарнирах) лопаток (рис. XXI.14). Применение поворотных лопаток позволяет создавать как горизонтальную, так и наклонную струю воздуха, т. е. менять направление струи в широком диапазоне. Одновременно с поворотом лопаток сам насадок может вращаться около вертикальной оси. Это позволяет точно направлять струю воздуха в необходимое место.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
