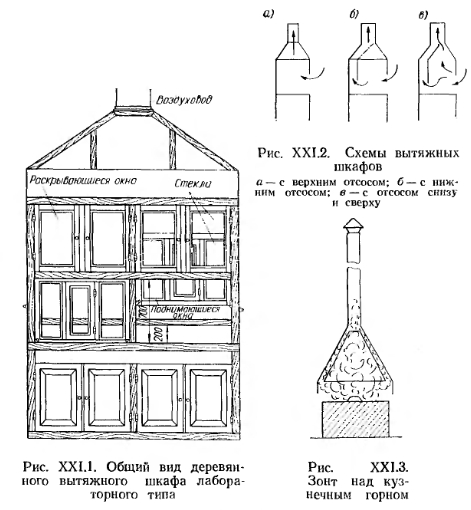

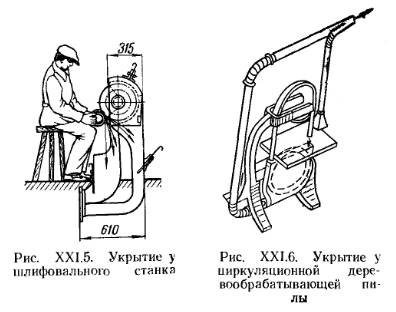

МЕСТНАЯ ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯМести ан вытяжная вентиляция предназначена для улавливания всевозможного рода вредных выделений (пыли, производственных отходов, газов, паров, тепла и пр.) в местах ,их образования. Для локализации и улавливания вредных выделений применяются местные отсосы и укрытия. Местные отсосы устанавливают, как правило, у рабочих мест таким образом, чтобы они не мешали рабочему процессу и по возможности полнее укрывали места выделений вредностей. Уделяемый вместе с вредными выделениями воздух ни в коем случае не должен проходить через зону дыхания работающего. Устраивая местные отсосы, следует иметь в виду, что вредные выделения следует удалять в направлении их естественного движения. Так, пары и горячие газы надо удалять вверх, а пыль и тяжелые газ — вниз. По конструкции местные отсосы подразделяют на полностью закрытые, полузакрытые и открытые. В полностью закрытых местных отсосах устранена всякая возможность поступления вредностей в рабочие места. Такие укрытия выполняются в виде герметически закрытых кожухов, в которых предусмотрены дверки, периодически открываемые в соответствии с требованиями технологического процесса. Когда же технологические условия производства не позволяют применить полное укрытие, прибегают к устройству полуоткрытых и открытых местных отсосов. Следует иметь в виду, что при открытых местных отсосах вместе с улавливаемыми вредными выделениями отсасываются значительные объемы воздуха. Вытяжные шкафы. Вытяжные шкафы (рис. XXI. 1) относятся к полуоткрытым местным отсосам и находят применение в различных отраслях промышленности. По конструкции вытяжные шкафы могут быть весьма разнообразны, а по способу отсоса из них воздуха их подразделяют на шкафы с верхним, нижним и комбинированным отсосами (рис. XXI. 2). ![]() При рабочих процессах, сопровождающихся восходящими токами вредных выделений, используют шкафы с верхним отсосом воздуха, а при рабочих процессах с выделением пыли или тяжелых газов — с нижним или комбинированным (сверху и внизу) отсосами. Нижний отсос способствует естественному осаждению пыли и тяжелых газов и быстрому их удалению. Комбинированный отсос применяется при интенсивной циркуляции воздуха в шкафу. Количество воздуха, отводимого сверху и снизу при комбинированном отсосе, регулируется задвижкой в отсасывающем патрубке. Примером шкафа с комбинированным отсосом может быть обычный лабораторный химический шкаф, в котором сверху отсасывается 2/з, а снизу /з общего количества воздуха. Зонты. Зонты—самые простые и наиболее распространенные типы местных отсосов. Они применяются для улавливания вредных выделений, например над кузнечным горном (рис. XXI. 3). Зонты устраивают как с естественной, так и с механической вытяжкой воздуха. Обычно для удобства работающих зонты располагают возле них на высоте выше человеческого роста (т. е. на высоте- 1,8—2 м от пола). Для предупреждения выдувания вредных выделений из- под зонта в рабочее помещение зонты снабжают фартуками. Размеры зонта должны быть больше -размеров поверхности источников вредных выделений (ванн, горнов и пр.). Бортовые отсосы. Бортовые отсосы применяются в тех случаях, когда для улавливания вредных выделений нельзя полностью перекрыть технологическое оборудование. Широкое распространение они получили для улавливания вредных выделений, образующихся над ваннами, когда по условиям технологического процесса поверхность ванн должна оставаться открытой (например, в цехах гальванического покрытия при лужении и оцинковке и в травильных цехах при очистке металла от жира, окалины). Бортовые отсосы представляют собой щелевидные воздуховоды, располагаемые по длинным сторонам ванн. Изготовляются они из листовой стали на -сварке и бывают односторонними и двусторонними. В некоторых случаях применяются отсосы с передувками (сдувом). Односторонние бортовые отсосы устраиваются при ширине ванн до 800 мм, при большей ширине ванн применяют двусторонние бортовые отсосы. В бортовых отсосах с передувкамн кроме подсоса воздуха от ванн к последним подается приточный воздух. При бортовом отсосе этого вида объем подаваемого воздуха не должен превышать объема извлекаемого (воздуха, так как в противном случае вредные выделения могут попадать в помещение. Схемы местных бортовых отсосов показаны на рис. XXI. 4. ![]() Вредные выделения от ванн через щели бортовых отсосов поступают в сборный воздуховод и далее транспортируются на выброс. В щелях воздуховодов бортовых отсосов должны быть созданы такие скорости (расходы воздуха), которые позволили бы преодолеть восходящие потоки воздуха над ваннами и перехватить их отсосом через щели бортовых воздуховодов. В бортовых отсосах, как правило, применяется механическое побуждение отсасываемого воздуха. Для предохранения от коррозии бортовые отсосы следует изготовлять из винипласта или листовой стали толщиной не менее 3 мм, покрывая их с двух сторон антикоррозионным лаком. ![]() Укрытия. Укрытия в виде защитных кожухов-отсосов применяются главным образом у пылящих станков (шлифовальных, обдирочных). На рис. XXI. 5 показано одно из укрытий для этого вида станков, а на рис. XXI.6—укрытие в виде местного отсоса от циркуляционной деревообрабатывающей пилы. Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972. |
![]() |
