МЕСТНЫЕ КОНДИЦИОНЕРЫ

Как указывалось ранее, в местных системах кондиционирования воздуха кондиционер обычно расположен в самом кондиционируемом помещении. По этим соображениям местные кондиционеры изготовляют небольших размеров, комплектными и оформленными так, чтобы их внешний вид не ухудшал общего интерьера помещения, где их устанавливают.

Местные кондиционеры размещают или открыто — под окнами, или встраивают в подоконные простенки. Кондиционеры небольшой производительности (для летнего времени) можно размещать непосредственно в окнах.

Отечественная промышленность изготовляет как неавтономные, так и автономные местные кондиционеры. Общим признаком неавтономных местных кондиционеров служит наличие в здании общего централизованного источника теплохладоснабжения, от которого к поверхностному теплообменнику местного кондиционера по трубам подается горячая или холодная вода.

В отличие от неавтономных автономные кондиционеры имеют свои холодильные машины и не завися от постороннего источника теплохладоснабжения.

Местные кондиционеры подразделяются на сезонные и круглогодичного действия. В круглогодичных кондиционерах иногда (в переходный период времени года) холодильное оборудование используется и для нагревания воздуха. В этих случаях холодильные машины отбирают тепло от водопроводной или артезианской воды.

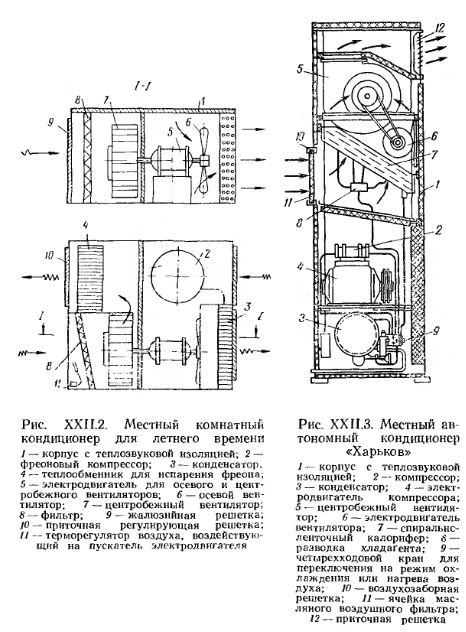

На рис. XXII.2 изображен автономный оконный кондиционер для летнего времени. Он имеет небольшую производительность по воздуху (всего 400 м3[ч) и находит применение в жилых и некоторых общественных зданиях.


Этот кондиционер разделен перегородкой на воздухоохлаждающее и машинное отделения. Уставливают его в нижней части окна или в проеме стены так, чтобы компрессор, работающий на фреоне, конденсатор и центробежный вентилятор (машинная часть) выступали на- ружу.

На рис. XXII.3 показана схема автономного кондиционера «Харьков», имеющего форму шкафа. Он предназначается для небольших залов, лабораторий, кафе и других помещений площадью 100 м2. В летнее время он охлаждает и частично осушает воздух. В переходное время его можно переключать на подогрев воздуха при условии, что температура воды, входящей в кондиционер, будет не ниже 20°С.

Этот кондиционер также разделен поперечной перегородкой на машинное и воздухообрабатывающее отделения. Воздух засасывается центробежным вентилятором через отверстие в стенке кондиционера и, пройдя через воздушный масляный фильтр и испаритель, нагнетается через жалюзийную решетку в помещение.

Температура поступающего в помещение воздуха поддерживается постоянной при помощи автоматической регулировки.

Переключение кондиционера с летнего режима охлаждения воздуха на переходной режим подогрева воздуха осуществляется поворотом ручного четырехходового крана на режим нагревания воздуха.

В этом случае роль испарителя выполняет конденсатор. Тепло, необходимое для испарения хладагента (фреона), воспринимается через стенки трубок конденсатора от протекающей по ним воды. Воздух, проходящий через испаритель-конденсатор, нагревается и поступает в помещение подогретым. Производительность этого кондиционера по воздуху составляет 1500 м3/ч; по холоду и теплу — 6000 ккал/ч. Мощность электродвигателя вентилятора равна 0,26 кет, а мощность электродвигателя компрессора 2,8 кет. Агрегат имеет высоту 1990, ширину 950 и глубину 600 мм. Расход воды на охлаждение конденсатора холодильной машины равен 1200 кг/ч. Общий вес кондиционера (без воды) составляет 500 кг.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
