ОБЩИЕ СВЕДЕНИЯ О ТЕПЛОФИКАЦИИ

Теплоснабжение группы зданий или отдельного района города, осуществляемое из одного теплоисточника — районной котельной или теплоэлектроцентрали (ТЭЦ), принято называть централизованным теплоснабжением.

Основными преимуществами централизованного теплоснабжения по сравнению с теплоснабжением от котельных небольшой мощности, обслуживающих одно или несколько зданий, являются: снижение расхода топлива на единицу тепловой энергии, за счет повышения к. п. д. мощных котельных установок; возможность эффективного сжигания как низкосортного топлива (торф, бурый уголь), так и наиболее эффективного (природного или искусственного газа), внедрение механизации и автоматизации топочных процессов, меньшее загрязнение атмосферного воздуха продуктами сгорания и др.

Наиболее эффективным видом централизованного теплоснабжения является теплофикация, при которой тепловая энергия получается от тепловых электростанций (ТЭЦ), вырабатывающих одновременно электроэнергию и тепло. При централизованном теплоснабжении от ТЭЦ расход топлива в 2— 3 раза меньше, чем при снабжении от районной котельной.

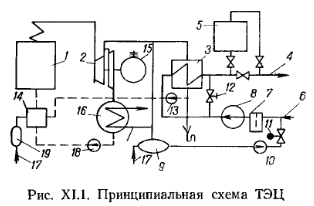

На рис. XI. 1 приведена принципиальная схема ТЭЦ, вырабатывающей электроэнергию и тепло для систем отопления, вентиляции и горячего водоснабжения.


Пар высокого давления (до 200 ат) поступает от котла/в теплофикационную турбину 2. После расширения в турбине 2 пар поступает в водоподогреватель 3, где нагревает циркулирующую в теплосетях воду до требуемой температуры. Из водоподогревателя 3 вода поступает в тепловую сеть 4 непосредственно или после догрева в дополнительном (пиковом) котле 5. Догревание воды в пиковом котле применяется при значительном понижении температуры наружного воздуха.

Охладившаяся в системах потребителей тепла вода по трубопроводу 6 возвращается в ТЭЦ для нового подогрева. Она проходит грязевик 7 и центробежным насосом 8 перемещается в подогреватель 3 и далее в пиковый котел 5 (в последнее время заменяется пиковым водоподогревателем), откуда вновь поступает через теплопровод 4 в систему теплоснабжения.

При входе на ТЭЦ вода в сети пополняется добавочной химически очищенной водой из водоподготовки 9 подпиточным насосом № через регулятор давления 11. Перемычка с терморегулятором 12 служит для регулирования температуры воды за водоподогревателем. Конденсат пара из водоподогревателя 3 насосом 13 подается в деаэратор 14. Неиспользованный в отборе пар проходит во вторую часть турбины 2 с электрогенератором 15, где расширяется и поступает в конденсатор 16, охлаждаемый водой из водопровода 17.

В конденсаторе отработанный пар конденсируется в воду и насосом 18 подается в деаэратор 14, где пополняется химически очищенной в водоподготовке 19 водой и поступает в котел.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
