ОДНОТРУБНЫЕ СИСТЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ С ЕСТЕСТВЕННОЙ ЦИРКУЛЯЦИЕЙ

Однотрубные системы отопления отличаются от двухтрубных тем, что горячая вода, поступающая в приборы, и охлажденная вода из приборов перемещаются по одной из стояков в приборы.

Однотрубные системы водяного отопления подразделяются на системы проточные и с замыкающими участками. Признаком, характеризующим эти системы и влияющим на их расчет, является количество воды, затекающей из стояков в приборы.

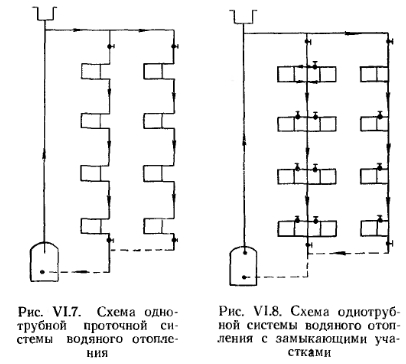

В проточных системах (рис. VI.7) вся вода, проходящая по стояку, заходит в нагревательные приборы каждого этажа, а в системах с замыкающими участками, как уже указывалось, в приборы попадает лишь часть воды, другая же часть проходит по замыкающим участкам, минуя приборы.

На рис. VI.8 приведена схема вертикальной однотрубной системы водяного отопления с замыкающими участками. В этой схеме вода из котла поступает по главному стояку в горячую магистраль, из которой направляется по стоякам в нагревательные приборы. Поток воды, движущейся вниз по стояку, у каждого нагревательного прибора разветвляется, часть его проходит через нагревательный прибор, а другая часть по замыкающему участку. Охлажденная вода, выходящая из нагревательного прибора, смешивается с более горячей водой, проходящей по замыкающему участку, и поступает в следующий лежащий ниже прибор, где поток опять разветвляется. Следовательно, в вертикальной однотрубной системе в каждый лежащий ниже прибор вода поступает с температурой более низкой, чем в расположенный выше. Пройдя таким образом через приборы всех этажей, вода постепенно охлаждается и из стояков направляется в обратную магистраль и далее в котел.

Обе рассмотренные схемы однотрубной системы водяного отопления применяются с односторонним и двусторонним присоединением приборов к стоякам. Преимущества и недостатки той и другой схемы отопления рассмотрены далее в § 35.

По сравнению с двухтрубными системами водяного отопления однотрубные системы имеют более простой монтаж, меньший расход труб дает большую возможность унифицировать элементы трубопроводов и радиаторные узлы, а также менее портит интерьер помешений. К недостаткам этих систем следует отнести значительный перерасход нагревательных приборов по сравнению с двухтрубными системами отопления.
