ОПРЕДЕЛЕНИЕ ПОВЕРХНОСТИ НАГРЕВА ОТОПИТЕЛЬНОЙ БЕТОННОЙ ПАНЕЛИ

Для определения необходимой поверхности нагрева бетонной отопительной панели необходимо знать ее теплоотдачу.

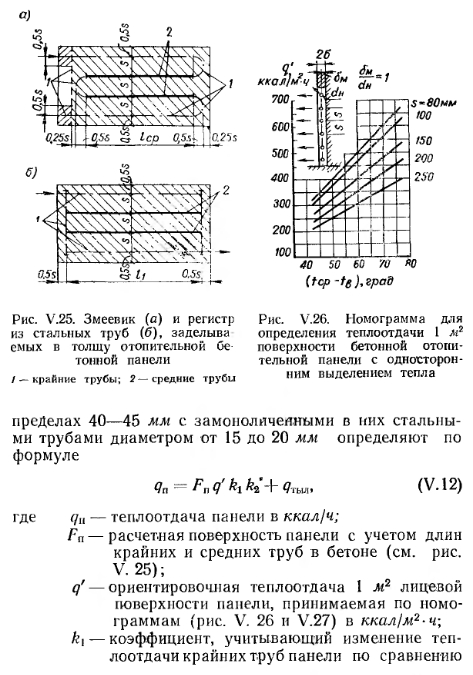

Теплоотдача всякой отопительной бетонной панели как при одностороннем, так и двустороннем ее использовании зависит в основном от ее конструктивного оформления; от вида заложенного в панель нагревательного элемента — змеевика или регистра (рис. V.25), диаметра стальных труб змеевика или регистра d; расстояния (шага) между трубами s и от разности средней температуры теплоносителя и внутренней температуры помещения (tcv — tB),

При установке панели в наружной стене, чтобы избежать теплопотерь за тыльной поверхностью панели, между стеной и панелью нужно проложить изоляцию.

Теплоотдачу типовых вертикально расположенных панелей (например, подоконных, стеновых) толщиной в




Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
