ОПРЕДЕЛЕНИЕ ПОВЕРХНОСТИ НАГРЕВА ОТОПИТЕЛЬНЫХ ПРИБОРОВ

Тепло передается помещению через стенки нагревательного прибора; при этом внутренняя поверхность прибора, соприкасаясь непосредственно с теплоносителем, воспринимает от него тепло, а наружная поверхность прибора, омываемая воздухом помещения, отдает тепло. Наружную поверхность прибора принято называть поверхностью нагрева.

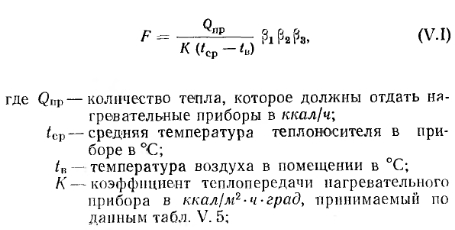

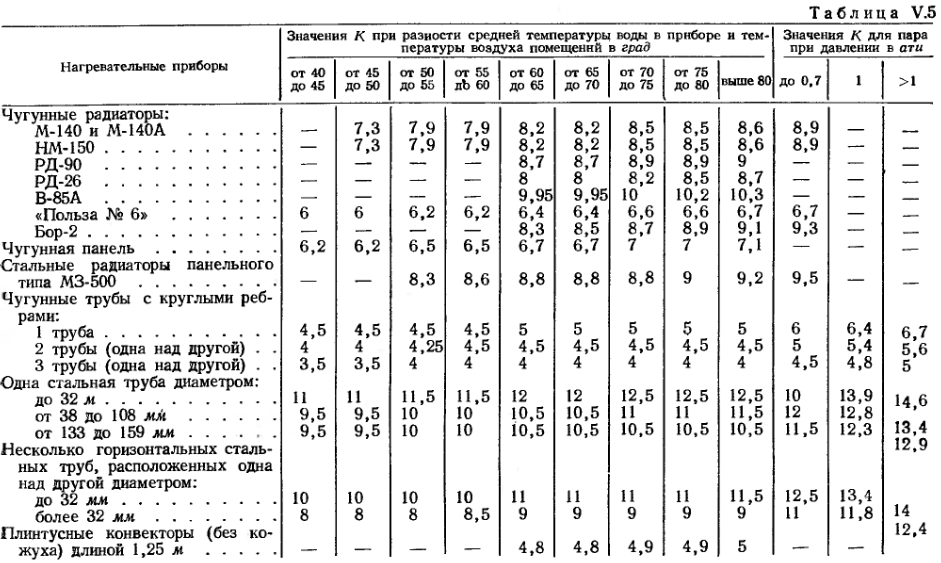

Количество тепла, отдаваемое прибором, пропорционально поверхности нагрева, разности температур теплоносителя в приборе и омывающего его воздуха, а также коэффициенту теплопередачи К прибора. Напомним, что коэффициентом теплопередачи прибора называется количество тепла, отдаваемого 1 м2 поверхности нагрева в течение 1 ч при разности средней температуры теплоносителя и температуры воздуха помещения 1°.



Введение коэффициента pi объясняется тем, что теплоотдача радиаторных секций прибора неодинакова. Так, крайние секции прибора, хорошо омываемые воздухом, имеют лучшие условия для отдачи тепла лучеиспусканием, чем средние секции, в которых вследствие взаимооблучения снижается теплоотдача. Поэтому прибор с большим количеством секций имеет меньший средний коэффициент теплопередачи, чем прибор с меньшим количеством радиаторных секций. Для обобщения коэффициента теплопередачи в приборах и вводится коэффициент Pi.

Применение коэффициента р2 связано с неравномерностью температуры теплоносителя (воды), поступающего в приборы, которая зависит от удаления прибора (длины трубопровода) от источника тепла (например, котла). Чем больше это расстояние, тем ниже температура поступающей в прибор воды и меньше его теплоотдача. Поэтому в системах отопления с верхней разводкой трубопроводов поправочный коэффициент р2 для приборов верхних этажей будет ниже, чем для приборов нижних. |При системах отопления с нижней разводкой наблюдается обратное явление, т. е. значение р2 выше для приборов верхних этажей.

Чем лучше омывается воздухом поверхность прибора, тем больше его теплоотдача. Поэтому наименьшее значение коэффициент Рз имеет при открытой установке прибора без каких-либо ограждающих его поверхностей (шкафов, решеток и др.).

Средняя температура теплоносителя в приборе водяного отопления с двухтрубной разводкой трубопровода определяется по формуле


При системах парового отопления tvp принимается равной температуре насыщенного пара, поступающего в нагревательный прибор; для систем парового отопления с давлением пара до 0,7 ати температуру tcp допускается принимать равной 100°С.

В двухтрубных системах водяного отопления горячая вода (если пренебречь охлаждением воды в трубопроводах) поступает в нагревательные приборы с одинаковой температурой и при одинаковом перепаде температур воды в приборах.

Следует иметь в виду, что при определении поверхности нагрева приборов в общем случае необходимо учитывать тепловыделения от открыто проложенных трубопроводов (стояков, трубных подводок и др.), находящихся в одном помещении с устанавливаемыми в них приборами. Если эти тепловыделения составляют менее 5 % теплопотерь помещением, то его можно не учитывать при определении поверхности нагрева приборов.

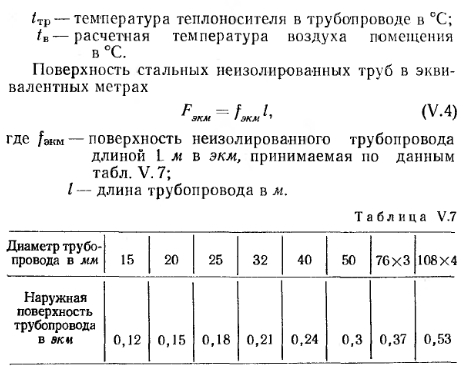

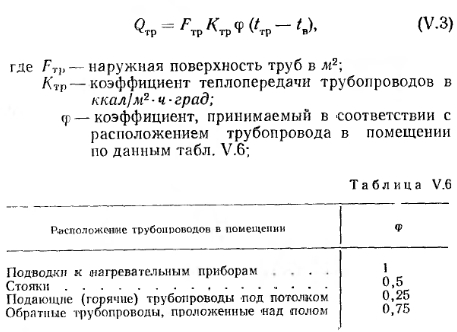

Количество тепла, отдаваемого помещению открыто проложенным неизолированным трубопроводом QTp, определяется по формуле



Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
