ОПРЕДЕЛЕНИЕ ТЕПЛОПОТЕРЬ ПОМЕЩЕНИЯМИ

При определении теплопотерь помещениями учитываются как основные теплопотери через наружные ограждения, так и дополнительные потери тепла.

Для подсчета теплопотерь отдельными помещениями и зданием в целом необходимо иметь строительные чертежи с поэтажными планами и разрезами отапливаемого здания, на которых должны быть указаны размеры и назначения помещений, а также конструкции ограждений (стен, полов, потолков, окон, дверей). Кроме того, для установления расчетной наружной температуры надо знать климатические условия местности, где возведено отапливаемое здание, а для подсчета добавочных теплопотерь — ориентацию здания по странам света и направление господствующих ветров. При отсутствии строительных размеров на чертежах, как исключение, допускается определить размеры ограждающих конструкций по масштабу.

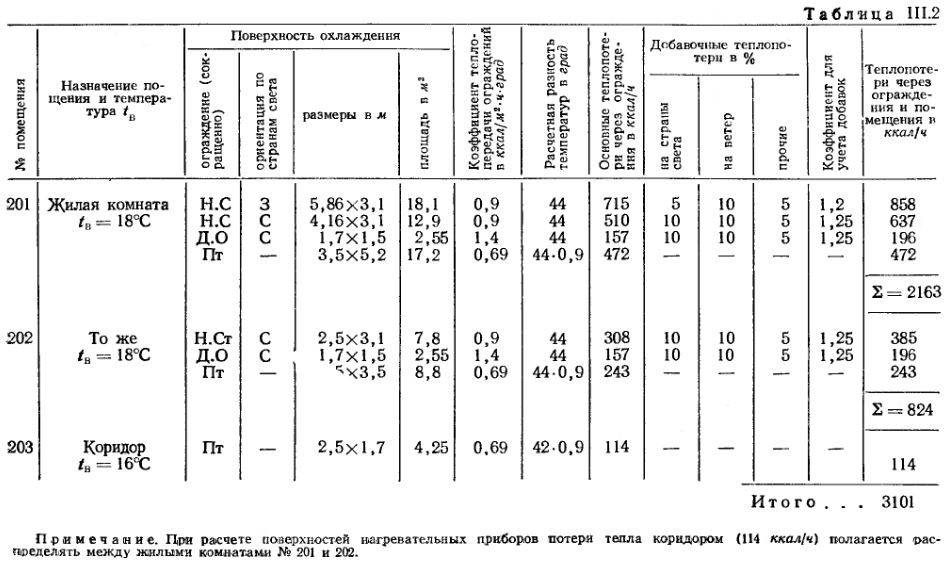

В процессе определения основных и дополнительных потерь тепла через ограждения помещений пользуются бланком, в который вписываются исходные и фактические данные о теплопотерях. Форма такого бланка расчета с примером определения теплопотерь приведена в табл. III.2. В расчетных бланках обычно приняты следующие сокращенные обозначения ограждений: наружные стены — Н. С.; внутренние стены — В. С; окна с двойными рамами — Д. О; окна с одинарными рамами — 0.0; двойная дверь — Д. Д; пол — Пл; потолок — Пт.

Теплопотери подсчитывают в следующем порядке:

а) выясняют расчетные температуры наружного воздуха и внутреннего воздуха в помещении;

б) в бланк заносят наименование каждого помещения, расчетную внутреннюю температуру, обозначение наружных ограждений, их размеры, ориентировку по странам света, добавки потерь тепла в процентах и разность температур по каждому ограждению отдельно;


в) по справочникам, а при необходимости путем расчета определяют коэффициенты теплопередачи ограждающих конструкций и записывают их в соответствующие графы бланков.

Теплопотери подсчитывают отдельно для каждого помещения и для здания в целом.

Перед заполнением расчетного бланка все помещения на планах каждого этажа здания нумеруют, причем на каждом этаже применяется своя порядковая нумерация. Нумерацию помещений рекомендуется начинать с угловых комнат (для первого этажа с № 101, для второго —с № 201, для третьего — с № 301 и т. д.). Теплопотери лестничной клетки определяются не по отдельным этажам, а сразу по всей ее высоте. Лестничные клетки нумеруют отдельно, обозначая их римскими цифрами или буквами.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
