ОПРЕДЕЛЕНИЕ ВОЗДУХООБМЕНА

Для определения воздухообмена (количества вентиляционного воздуха в единицу времени) необходимо знать количество выделяемых за 1 ч в помещении вредных выделений (избытков тепла и влаги, газов, паров и пыли), предельно допустимые количества вредных выделений в 1 м3 воздуха помещения и количество вредных выделений, содержащихся в 1 м3 приточного воздуха.

А. Определение количества вентиляционного воздуха по кратности обмена

Источниками вредных выделений в жилых и общественных зданиях являются, как указывалось выше, продукты жизнедеятельности людей: тепло, водяные пары и углекислота С02.

Для помещений этих зданий количество вентиляционного воздуха определяется в основном по так называемой кратности обмена. Под кратностью обмена воздуха понимается отношение объема вентиляционного воздуха к кубатуре помещения, при этом знак кратности плюс означает кратность обмена при притоке воздуха, а знак минус — при вытяжке. Если, например, указывается, что кратность обмена равна +1 и —2, то это означает, что в помещении за 1 ч подается однократный и удаляется двукратный объем воздуха по отношению к кубатуре помещения.

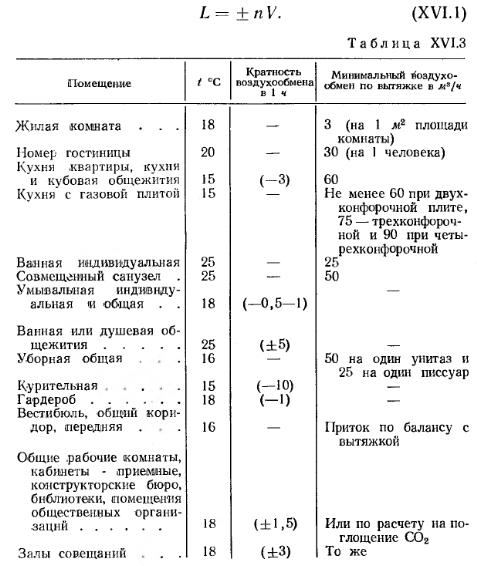

Таким образом, зная кубатуру помещения V и кратность обмена п, количество вентиляционного воздуха за единицу времени в м3/ч можно определить по формуле


В табл. XVI.3 приведены кратности воздухообмена, расчетные температуры воздуха, а также значения минимальной вытяжки для некоторых помещений жилых и общественных зданий (СНиП 1ПГ.7-62 и П-Л.1-62).

При определении количества вентиляционного воздуха в помещениях жилых и общественных зданий, где известно число пребывающих в них людей, можно исходить также из установленных для одного человека норм воздухообмена в зависимости от назначения помещения.

Иногда воздухообмен можно установить и по находящемуся в помещении оборудованию. Например, в кухнях с газовыми плитами в зависимости от числа конфорок воздухообмен колеблется от 60 до 90 м3/ч, а в ванных комнатах индивидуального пользования принимается равным 25 м3/ч (см. табл. XVI.3).

Воздухообмен в производственных помещениях объемом менее 20 м6 на одного человека должен составлять не менее 30 м6!ч. я объемом от 20 по 40 м3 — не менее 20 м31ч.

Б. Определение количества вентиляционного воздуха, необходимого для удаления из помещений вредных газов

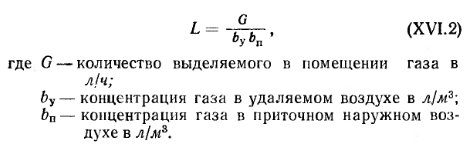

Необходимый для удаления вредных газов воздухообмен (количество воздуха в м3 на 1 ч) определяют по формуле


В. Определение количества вентиляционного воздуха, необходимого для удаления из помещений избытков тепла

Для определения воздухообмена по избыточному теплу необходимо знать количество поступающего в помещение тепла и количество тепла, расходуемого в нем на возмещение теплопотерь наружными ограждениями и пр.

Разность количеств поступающего и расходуемого тепла и есть то тепло в ккал, которое должно учитываться при определении необходимого количества вентиляционного воздуха в помещении.

Теплопоступления в помещения. Источниками тепло- поступления в помещения могут быть люди, солнечная радиация, различное производственное оборудование и Др.

1. Тепловыделения людьми. При подсчете тепловыделения людьми, как уже указывалось выше, следует исходить из характера и интенсивности их работы.

В некоторых производственных помещениях с большим выделением тепла (литейные и другие горячие цеха) тепловыделения людьми составляют незначительный процент по отношению к общему выделению тепла в помещении, а потому во многих случаях не учитываются.

2. Теплопоступление в помещение от солнечной радиации. Тепло от солнечной радиации поступает в помещение через остекленные поверхности (окна, фонари) и через наружные ограждения зданий (стены, покрытия).

Интенсивность поступления тепла от солнечной радиации зависит от угла наклона остекленной поверхности по отношению к горизонту, толщины и загрязненности стекла, а также количества рамных остеклений.

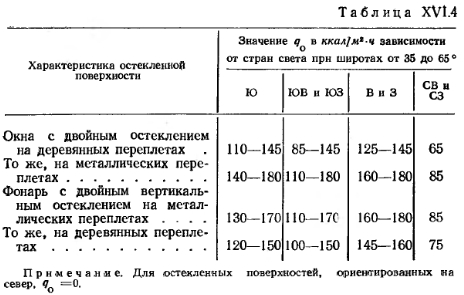

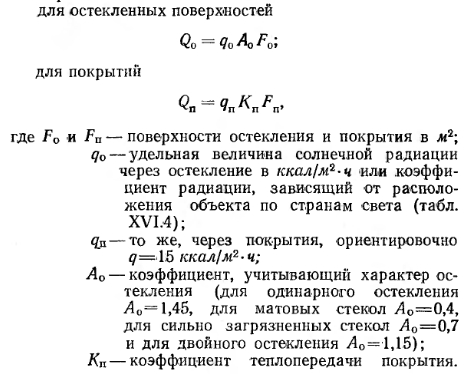

Количество тепла, поступающего в помещение от солнечной радиации, в ккал/ч определяется следующими выражениями:



Тепло от солнечной радиации учитывается в тепловом балансе помещения для переходного и летнего периода года при наружной температуре воздуха от +10°С и выше.

3. Теплопоступление от технологического оборудования промышленных предприятий (промышленных печей, кузнечных горнов, станков, горячих поверхностей трубопроводов, укрытий, зонтов и др.) рассмотрено ранее в § 14.

Количество расходуемого тепла. Основным видом расхода тепла для любого помещения являются теплопотери наружными ограждениями. В производственных помещениях к расходам тепла помимо теплопотерь через наружные ограждения относятся расходы тепла на нагревание поступающих снаружи материалов (сырья, полуфабрикатов и транспорта), а также на нагревание воздуха, поступающего через открытые ворота и другие проемы цехов (см. § 16).

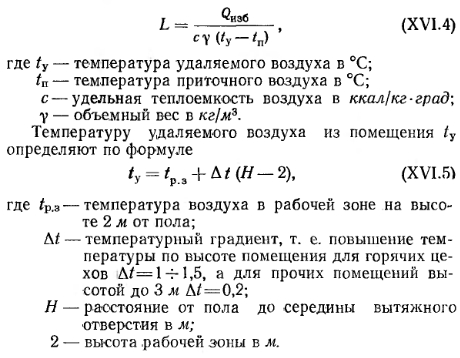

Следовательно, количество избыточного тепла в ккал/ч, которое необходимо учитывать при определении объемов вентиляционного воздуха, можно выразить формулой



Г. Определение воздухообмена, необходимого для удаления из помещения избытков влаги

Влаговыделение. В жилых и общественных зданиях источником влаговыделения являются люди. Один человек в соответствии с характером и интенсивностью его работы и температурой окружающего воздуха выделяет разное количество влаги. Так, человек, занятый физическим трудом при температуре окружающего воздуха от 10 до 20°С, выделяет соответственно от 70 до 240 г/ч влаги, а человек, занятый умственным трудом, — от 30 до 70 г/ч.

В коммунальных предприятиях (банях, прачечных, купальных бассейнах) и производственных помещениях источниками выделения влаги являются мокрые полы, смоченные поверхности различных изделий, разного вида аппаратура, сушильни, чаны с горячей и холодной водой и пр.

Избыточная влажность воздуха иногда приводит к образованию тумана.

Влага может поступать в воздух также и в виде водяных паров при процессах выпаривания (кипения) или из-за прорыва пара из производственный аппаратуры. Количество выпариваемой воды (при кипении) в промышленных ваннах, нагреваемых паровыми змеевиками, ориентировочно можно принять равным 40—50 кг м2/ч с поверхности ванны. При нагревании воды непосредственным введением в нее пара количество влаги можно принять равным расходу пара. Во многих случаях количество испаряемой воды приходится устанавливать опытным путем.

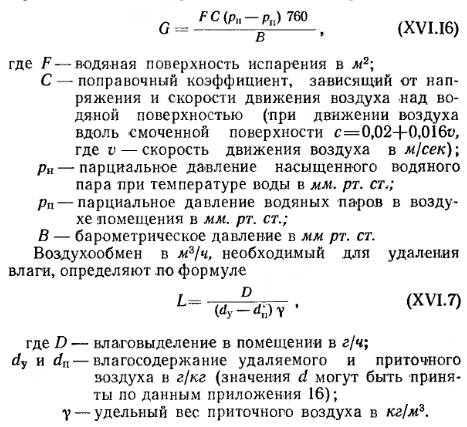

Количество воды в кг, испаряющейся с открытых поверхностей за 1 ч, определяется по формуле Дальтона


Д. Определение воздухообмена, необходимого для одновременного удаления избыточных тепла и влаги

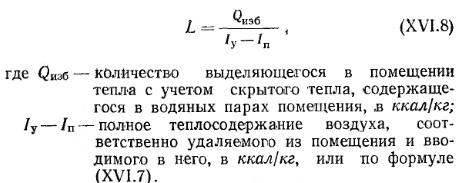

При одновременном выделении в помещение избыточного тепла и влаги необходимый воздухообмен определяют по формуле


Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
