ОСОБЕННОСТИ ОПРЕДЕЛЕНИЯ ПОВЕРХНОСТИ НАГРЕВА ПРИБОРОВ ОДНОТРУБНЫХ СИСТЕМ ОТОПЛЕНИЯ

В отличие от двухтрубных систем водяного отопления в однотрубных системах средние температуры и температурные перепады в приборах различны. Это объясняется тем, что горячая вода, распределяемая по приборам последовательно, из лежащего выше прибора поступает в прибор, расположенный ниже по стояку, уже с пониженной температурой. Перепад температур воды в приборах может быть равен перепаду температур воды в системе отопления, но может отличаться от него в ту или другую сторону.

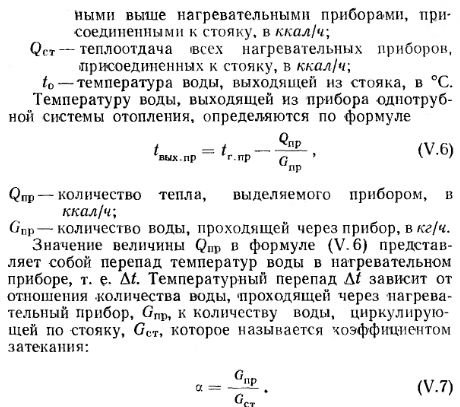

В однотрубной системе водяного отопления температуру воды, поступающей в прибор, определяют по формуле



Чем выше коэффициент затекания, тем большее количество воды поступает в прибор. Количество воды, проходящей через прибор, а следовательно, и коэффициент затекания а зависят от способа присоединения приборов (одностороннее и двухстороннее), соотношения диаметров стояка, замыкающего участка и трубных подводок к прибору, а также от тепловой нагрузки приборов и скорости движения воды в стояке.

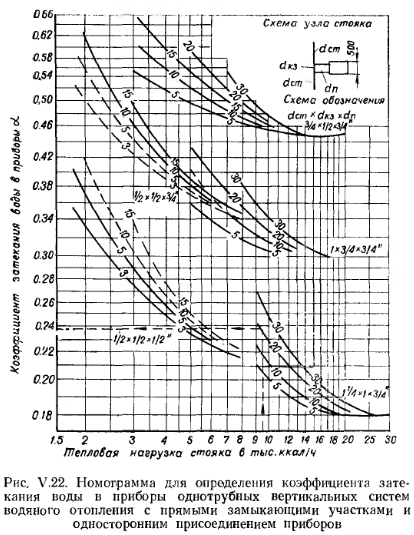

Значения коэффициентов затекания воды в приборы однотрубных вертикальных систем отопления с замыкающими участками определяются по номограммам, изображенным на рис. V. 22. Прием пользования номограммами уточняем примером.


В зависимости от скорости движения воды в стояке коэффициент затекания а можно также принимать но данным табл. V. 8.

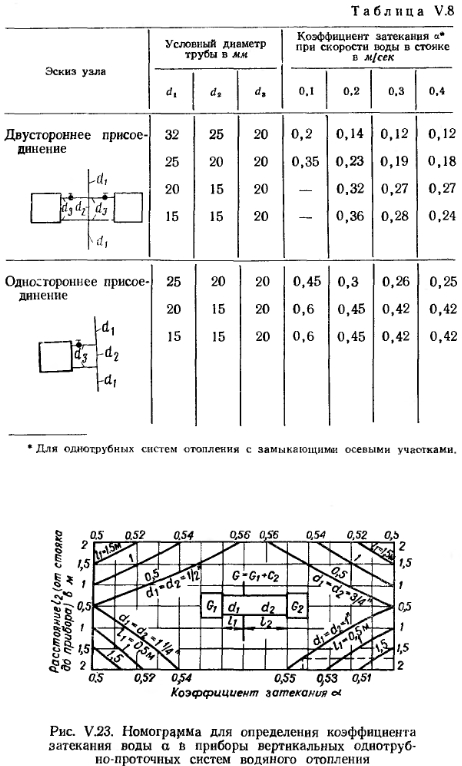

Значение коэффициента затекания приборов вертикальных однотрубных проточных систем отопления можно принимать по номограмме, изображенной на рис. V. 23. Из этой номограммы видно, что при увеличении длины подводок к одному из смежных приборов величина коэффициента затекания воды в прибор изменяется весьма незначительно. Так, если трубные подводки к одному прибору имеют длину 2 ж, а к другому 0,5 м, то при равных у них диаметрах 3/4" через ближайший к стояку прибор пройдет 56%, а через отдаленный прибор 44% воды, циркулирующей по стояку. Если у смежных приборов диаметры и длина подводок одинаковы, то через приборы, независимо от величин их тепловых нагрузок, будет проходить одинаковое количество воды.


При разных длинах и диаметрах трубных подводок к приборам количество воды, циркулирующей через один из приборов, Gnp. I=«] GCT, а количество воды, проходящей через другой прибор, будет равно Gnp. 2=GCT— — Gnp.i, где GCT —количество воды, циркулирующей по стояку.

В вертикальной однотрубной проточной системе отопления вся вода из стояка проходит через приборы, поэтому в этих системах коэффициент затекания всегда выше, чем в системах с замыкающими участками. Для увеличения коэффициента затекания в однотрубных вертикальных системах с замыкающими участками уменьшают диаметр замыкающих участков по сравнению с диаметром стояка.

При определении поверхности нагрева приборов однотрубных систем отопления необходимо проводить предварительный расчет трубопроводов, позволяющий установить диаметры стояков, замыкающих участков и подводок к приборам.

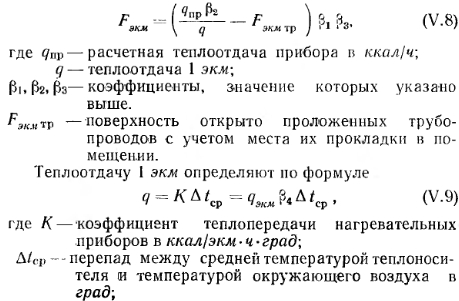

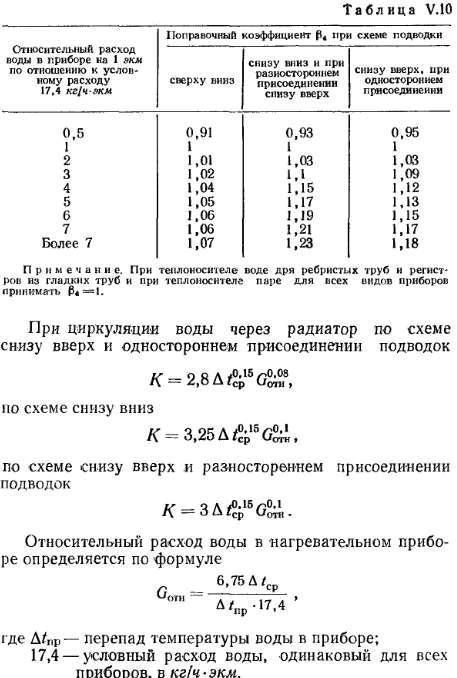

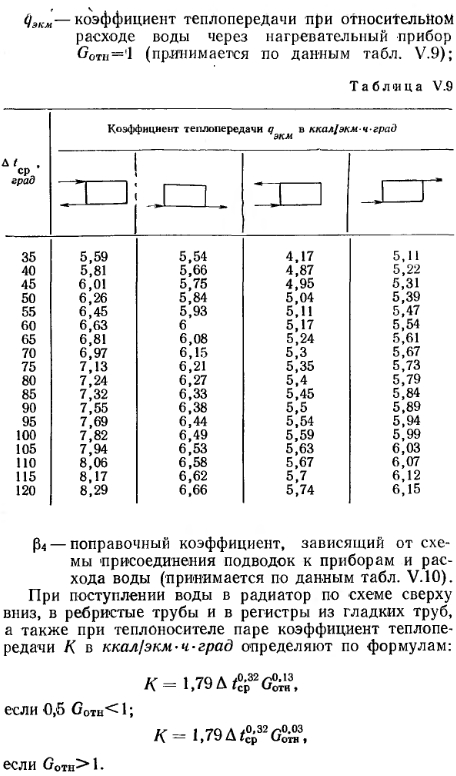

Определение поверхности нагрева приборов в экм. Поверхность нагрева, выраженную в экм, определяют по формуле




Если величины F или F3KM не соответствуют поверхности целого числа секций радиатора или стандартным длинам ребристых труб, то принимают соответственно ближайшее большее число секций радиаторов или ребристую трубу ближайшей большей стандартной длины.

Расчетную поверхность нагрева радиаторов можно уменьшать не более чем на 0,1 м2 (0,1 экм) и ребристых труб —не более чем на 10%.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
