ОСОБЕННОСТИ ПОДСЧЕТА ТЕПЛОПОТЕРЬ ЧЕРЕЗ ПОЛЫ, РАСПОЛОЖЕННЫЕ НЕПОСРЕДСТВЕННО НА ГРУНТЕ ИЛИ НА ЛАГАХ, И ЧЕРЕЗ СТЕНЫ, ЗАГЛУБЛЕННЫЕ В ГРУНТ

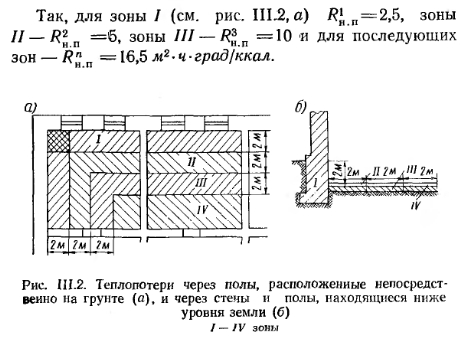

Потери тепла через наружные ограждения, соприкасающиеся не с воздухом, а с грунтом, определяют приблизительно. Так, теплопотери через неутепленные полы, расположенные на грунте или на лагах, определяют по зонам шириной 2 м в зависимости от того, насколько данная зона удалена от наружной стены (см. рис. Ш.2,а). Чем ближе полоса расположена к наружной стене, тем меньшее термическое сопротивление теплопередаче она имеет.

Условная величина термического сопротивления теплопередаче отдельных зон неутепленных полов, расположенных непосредственно на грунте, при Х>1 ккал/м град принимается независимо от толщины пола.

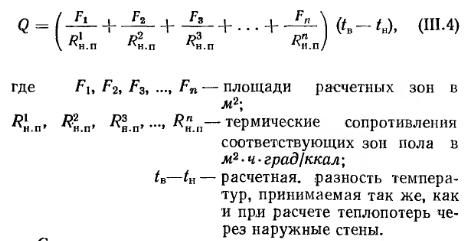

Основная расчетная формула (11.13) при подсчете теплопотерь в ккал/ч через пол, расположенный на грунте, примет следующий вид:

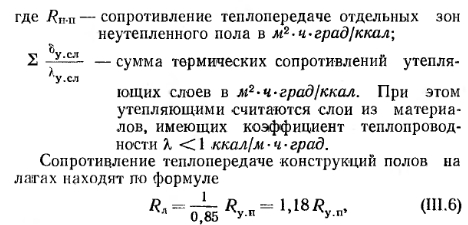

Сопротивление теплопередаче утепленных полов, расположенных непосредственно на грунте, следует определять для каждой зоны по формуле



При подсчете потерь тепла через полы, расположенные на грунте или на лагах, поверхность пересечения зон возле угла наружных стен (в первой двухметровой зоне) вводится в расчет дважды, т. е. по направлению обеих стен, составляющих угол.

Теплопотери через подземную часть наружных стен и полы отапливаемого подвала здания должны подсчитываться так же, как и теплопотери через полы, расположенные на грунте, т. е. по зонам шириной 2 м с отсчетом от уровня земли (рис. III.:2, б). Полы в этом случае (при отсчете зон) рассматриваются как продолжение подземной части наружных стен.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
