ОТОПИТЕЛЬНО-ВЕНТИЛЯЦИОННЫЕ АГРЕГАТЫ

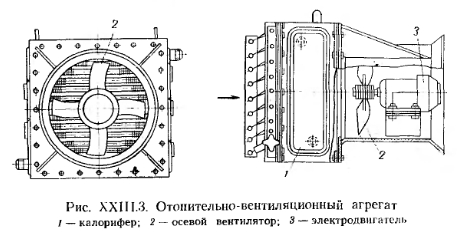

Типы и характеристики отопительно-вентиляционных агрегатов. Отопительный агрегат состоит из калорифера, осевого или центробежного вентилятора, электродвигателя и устройств для забора и выпуска воздуха. Для изменения направления потока воздуха агрегат имеет направляющие лопатки. Такие агрегаты в децентрализованных системах отопления устанавливают в самих отапливаемых помещениях. На рис. XXII 1.3 для примера показан отопительный агрегат с осевым вентилятором.

В отличие от обычных вентиляционных установок, где калорифер, как правило, принято устанавливать до вентилятора, в отопительных агрегатах калорифер размещают за вентилятором (не на подсосе, а на нагнетании воздуха). Такое расположение калорифера несколько увеличивает его теплоотдачу. Теплопроизводительность агрегатов в зависимости от установленных в них калориферов и вентиляторов может изменяться в широких пределах.

Отопительные агрегаты устанавливают на консольных площадках у наружных стен (часто в оконных простенках), на колоннах или непосредственно на полу отапливаемого помещения, иногда их можно подвешивать к балкам перекрытий.

В настоящее время промышленность изготовляет отопительные агрегаты моделей АПВС и АПВ.

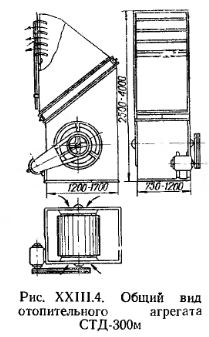

Для систем воздушного отопления с сосредоточенной подачей воздуха иногда применяются укрупненные отопительные агрегаты типа СТД-ЗООм с центробежным вентилятором (рис. XXIII.4).

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
