ПАРОВОДЯНАЯ И ВОДОВОДЯНАЯ СИСТЕМЫ ОТОПЛЕНИЯ

Комбинированные системы отопления в зависимости от вида первичного теплоносителя (нагревающего воду) подразделяются на пароводяные и водоводяиые.

В пароводяных системах вода для систем водяного отопления нагревается паром, а в водоводяных системах — высокотемпературной водой.

Принципиальная схема этих систем рассматривалась ранее (см. рис. 1.4). Как видно из этой схемы, теплообменник 3 заменяет собой котел обычной системы водяного отопления. Теплоноситель в виде пара или высокотемпературной воды подводится к теплообменнику 3 по трубопроводу 2 и удаляется из него по трубопроводу 5 обратно в котел, не смешиваясь с водой, циркулирующей в системе отопления.

Системы пароводяного и водоводяного отопления могут выполняться по любой схеме как с естественной, так и с искусственной циркуляцией воды.

Пароводяные системы устраивают в тех случаях, когда по назначению здания в нем требуется устройство только водяных систем отопления, а котельная оборудована паровыми котлами, предназначенными в основном для обслуживания паром технологических нужд промышленного предприятия.

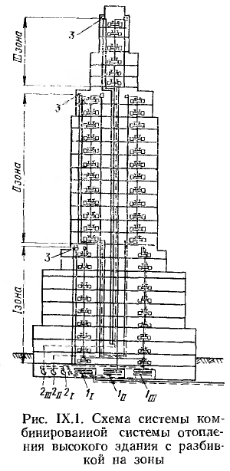

Системы пароводяного и водоводяного отопления применяются для отопления высотных зданий. Такие здания для уменьшения гидростатического давления на нагревательные приборы (допускаемое 4 кгс1см2) разбивают по высоте на отдельные зоны и в каждой зоне устраивают самостоятельную систему водяного отопления (рис. 1ХЛ) со своим теплообменным аппаратом.

Учитывая, что стальные трубы выдерживают значительно более высокое давление, чем приборы (до 20 кгс/см2), и что трубные соединения можно выполнять на аварке, теплообменники I и циркуляционные иасосы 2, обслуживающие зоны 1, II и III, можно располагать, как указано на рис. IX. 1, в подвальном этаже высотного здания. Расширительные сосуды 3 устанавливают в верхних этажах каждой из зон.


Системы водоводяного отопления часто устраивают без теплообменника, непосредственно смешивая высокотемпературную воду (130— 150°С) с охлажденной водой из местной системы отопления (70°С) при помощи водоструйного элеватора.

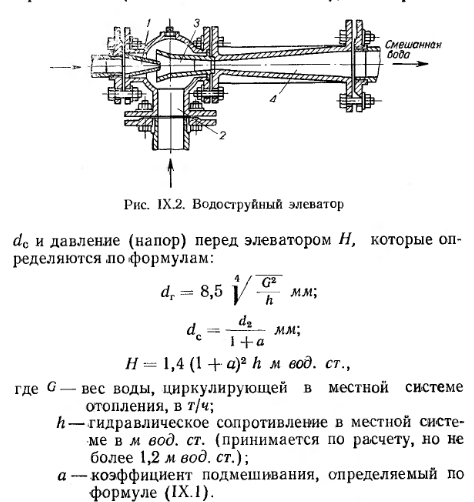

Водоструйный элеватор (рис. IX.2) состоит из конусообразного сопла 1, через которое поступает высокотемпературная вода, камеры всасывания 2, в которую поступает охлажденная вода из обратного трубопровода отопительной системы, смесительного конуса 3, в котором высокотемпературная вода смешивается с охлажденной водой из системы отопления, и диффузора (горловины) 4, присоединяемого к горячему трубопроводу местной системы.

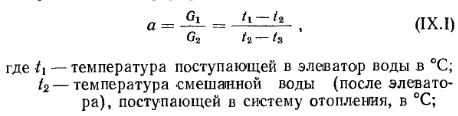

Основной расчетной характеристикой элеватора является так называемый коэффициент подмешивания, или, как его иногда называют, коэффициент инжекции. Коэффициент подмешивания а представляет собой отношение веса Gi подмешиваемой (охлажденной) воды, поступающей из местной системы, к весу G2 высокотемпературной воды и определяется по формуле


Для подбора элеватора необходимо знать диаметр горловины dr (в наименьшем ее сечении), диаметр сопла


Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
