ПРИНЦИП ДЕЙСТВИЯ И ВИДЫ СИСТЕМ ВОЗДУШНОГО ОТОПЛЕНИЯ

В отличие от рассмотренных ранее систем отопления (водяного, парового и др.) в системах воздушного отопления в качестве теплоносителя применяется нагретый воздух.

Принцип действия системы воздушного отопления состоит в том, что воздух, нагретый до температуры, более высокой, чем температура внутреннего воздуха, поступая в отапливаемое помещение и охлаждаясь, отдает ему тепло, необходимое для возмещения теплопотерь помещения.

В системах воздушного отопления воздух нагревается в воздухонагревательных установках воздушно-отопительными агрегатами, рассмотренными в следующем параграфе. Температура подаваемого в помещение воздуха обычно принимается в пределах 50—70°С.

Системы воздушного отопления позволяют поддерживать в отапливаемых помещениях постоянную и равномерную требуемую температуру в течение всего отопительного периода. При повышении наружной температуры теплопотери через наружные ограждения уменьшаются и соответственно уменьшается и количество тепла, передаваемого поступающим в помещение воздухом, температура которого понижается. В летнее время, при значительных положительных температурах наружного воздуха, системы воздушного отопления могут использоваться для охлаждения помещений путем пропуска через воздухонагревательную установку одного из видов хладагента.

Системы воздушного отопления подразделяют:

по виду первичного теплоносителя, согревающего воздух, — на паровоздушные и водовоздушные;

по способу подачи воздуха — на централизованные (с подачей нагретого воздуха в несколько помещений из одного центра), децентрализованные (с подачей нагретого воздуха местными воздушно-отопительными агрегатами, находящимися в самом отапливаемом помещении);

по способу перемещения нагретого воздуха — за счет разности объемных весов нагретого воздуха и воздуха помещения (системы с естественным побуждением) и под давлением, создаваемым вентилятором (системы с механическим побуждением);

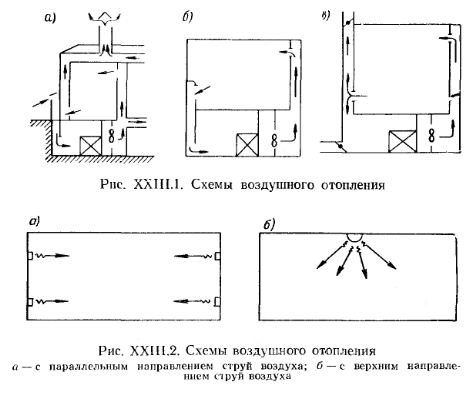

по качеству воздуха, подаваемого в помещение,—на прямоточные (рис. XXIII. 1,а), в которых подогретый наружный воздух, обогрев помещения до требуемой температуры, весь выбрасывается через вытяжные вентиляционные каналы в атмосферу, рециркуляционные (рис. XXIII.1,6) с перемещением одного и того же внутреннего воздуха и на системы с частичной рециркуляцией (рис. XXIII.1,в), в которых перемещаемый воздух состоит частично из наружного и частично из внутреннего воздуха, забираемого из помещения.

К системам воздушного отопления, нашедшим применение для отопления общественных и производственных помещений больших кубатур, относится также и система с сосредоточенной подачей подогретого воздуха. В этой системе воздух выпускается из отопительно-воздушного агрегата одной или несколькими горизонтальными воздушными струями, параллельными (рис. ХХШ2,гг) или веерными (рис. ХХШ.2,6). Большие скорости воздушных струй (до 20 м/сек) способствуют интенсивному перемешиванию приточного воздуха с воздухом помещения и выравниванию температур в отапливаемом помещении как по его площади, так и по высоте.

В прямоточных системах воздушного отопления и в системах с частичной рециркуляцией воздуха одновременно с отоплением помещений осуществляется и приточная вентиляция.

Воздухонагревательные установки систем воздушного отопления с естественной циркуляцией позволяют лишь нагревать воздух, а системы с механической циркуляцией, кроме того, очищать его и увлажнять.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
