ПРИНЦИП ДЕЙСТВИЯ СИСТЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ С ИСКУССТВЕННОЙ ЦИРКУЛЯЦИЕЙ

Система водяного отопления с искусственной циркуляцией воды, или, как ее принято называть, насосная система отопления в основном отличается от системы с естественной циркуляцией установкой насоса на обратном трубопроводе перед котлом. В насосной системе вода по трубопроводам и нагревательным приборам перемещается под давлением, развиваемым насосом.

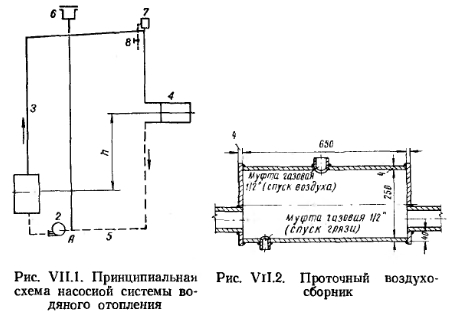

Рассмотрим принципиальную схему насосной системы водяного отопления (рис. VII. 1). Горячая вода из котла 1 насосом 2 подается по трубопроводу 3 к нагревательному прибору 4 и, охладившись в нем, по обратному трубопроводу 5 поступает в котел.

Для постоянной циркуляции воды в системе необходимо, чтобы насос работал непрерывно. Поэтому во избежание перегрузки насоса в системе, как правило, устанавливают ДЕЭ агрегата, которые работают попеременно.

Циркуляционные насосы устанавливают на обратном трубопроводе. Расширительный сосуд 6 в насосной системе (во всех случаях) присоединяют к обратной магистрали в точке А, около всасывающего патрубка насоса. Так как при этом присоединении расширительный сосуд не может служить для удаления воздуха из системы, последний удаляется через воздухосборник 7. устанавливаемый в наивысшей точке горячей магистрали, прокладываемой с подъемом к водухосборнику.

Так как вода в трубах насосных систем движется с большими скоростями, то для удаления воздуха из них, как правило, применяются проточные воздухосборники (рис. VII. 2); из-за того что их диаметр значительно превышает диаметр магистрального трубопровода, скорость проходящей через воздухосборник воды резко снижается и из воды интенсивно выделяются пузырьки воздуха. Непрерывное движение воды в воздухосборниках предохраняет ее от промерзания даже при их установке на чердаке.


Воздухосборники следует устанавливать на прямых участках трубопровода и на расстояниях, не меньших 500 мм, от местных сопротивлений (отвода, тройника, утки и др.), чтобы возникающее в этих местах вихревое движение воды не мешало плавному выделению воздуха. Воздух из воздухосборников удаляют или вручную, открывая на воздухоотводящей трубе кран 8 (см. рис. VII. 1), или при помощи автоматических воздухоотводчиков (вантузов).

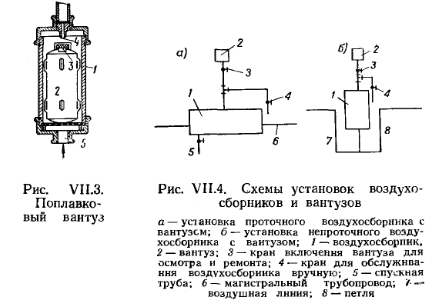

Существует несколько конструкций автоматических воздухоотводчиков (поплавковый, с шаровым краном, конструкции ВНИИСТО и др.). Для знакомства с работой автоматических воздухоотводчиков рассмотрим вантуз, изображенный на рис. VI 1.3. Он состоит из герметически закрытого сосуда 1 с поплавком 2. При перемещении поплавка клапан 3 закрывает или открывает отверстие 4 в верхней части сосуда. Если через отверстие 5 в сосуд вантуза станет поступать воздух, то поплавок опустится вниз и воздух свободно будет уходить через отверстие 4 в атмосферу. После этого поплавок под давлением воды, циркулирующей в системе отопления, снова поднимется вверх и закроет верхнее отверстие. Схемы установок воздухосборников и вантузов приводятся на рис. VI 1.4.

Вантузы любой конструкции покрывают тепловой изоляцией. При эксплуатации они требуют периодического осмотра и ремонта. В этих случаях кран 3 закрывают и воздухосборник обслуживают вручную, манипулируя краном 4.


В насосных системах с верхней разводкой магистралей последние следует прокладывать с подъемом к дальним стоякам, у которых должны быть установлены воздухосборники. При нижней разводке магистралей отвод воздуха следует предусматривать через воздушные трубы, присоединяемые к воздухосборникам.

Благодаря большому давлению, развиваемому насосом, радиус действия насосной системы во много раз превышает радиус действия системы водяного отопления с естественной циркуляцией. Высокое давление в насосных системах отопления также способствует уменьшению диаметров труб, вследствие чего их стоимость меньше, чем стоимость систем с естественной циркуляцией.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
