ПРИНЦИПИАЛЬНЫЕ СХЕМЫ СИСТЕМ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ

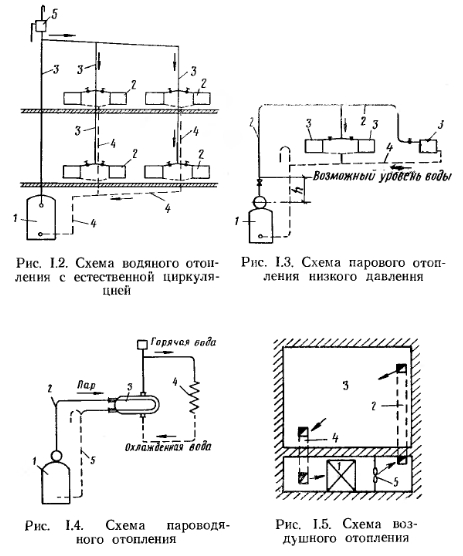

На рис. 1.2 приведена схема системы водяного отопления с естественной циркуляцией воды. Система состоит из теплового генератора (котла), нагревательных приборов и разводящей сети трубопроводов. Нагретая в котле 1 горячая вода по подающим трубопроводам поступает в нагревательные приборы 2, установленные в помещениях двухэтажного здания. В нагревательных приборах вода охлаждается и передает часть тепла через стенки приборов воздуху помещений, а затем охлажденная вода по трубопроводам 4 возвращается в котел, где вновь подогревается. Расширительный сосуд 5 предназначен для аккумулирования прироста объема воды, возникающего при ее нагревании, и для удаления воздуха из системы. Вода циркулирует в системе под действием разности объемных весов охлажденной воды в трубопроводах 4 и горячей воды в трубопроводах 3.


На рис. 1.4 представлена схема пароводяного отопления. Пар из котла 1 поступает по паропроводу 2 в теплообменник 3, предназначенный для нагревания воды в системе водяного отопления 4. Охладившись в теплообменнике, пар конденсируется, и конденсационная вода по конденсатопроводу 5 поступает в котел. Такая комбинированная система отопления отличается от системы отопления, показанной на рис. 1.2, лишь тем, что в ней теплоноситель нагревается не в котле, а в пароводяном теплообменнике.

В системе воздушного отопления (рис. 1.5) наружный воздух, подогреваясь в воздухоподогревателе (калорифере) 1, поступает по приточному каналу 2 в отапливаемое помещение 3. Поступивший воздух охлаждается до температуры помещения и по вытяжному каналу 4 возвращается обратно в калорифер, где вновь подогревается. В ряде случаев прибегают к искусственному перемещению воздуха, устанавливая для этого вентилятор 5.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
