ПРИСОЕДИНЕНИЕ РАСШИРИТЕЛЬНОГО СОСУДА К ТРУБОПРОВОДУ СИСТЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ С ИСКУССТВЕННОЙ ЦИРКУЛЯЦИЕЙ

Как указывалось ранее, расширительный сосуд в насосной системе отопления присоединяется, как правило, к обратной магистрали трубопровода перед всасывающим патрубком циркуляционного насоса. В некоторых случаях, например при обслуживании котельной нескольких систем отопления в отдельных зданиях, расширительный сосуд может быть присоединен к обратному трубопроводу и вне котельной, но с непременным условием, чтобы при выключении отдельных систем отопления он был присоединен к действующей (невыключенной) системе.

Место присоединения расширительного сосуда к трубопроводу насосной системы оказывает большое влияние на распределение в ней давления.

В любой точке трубопровода системы должно быть избыточное давление (выше атмосферного), так как при несоблюдении этого условия возможно вскипание воды, приводящее к парообразованию, разрыву струи и, следовательно, прекращению нормальной циркуляции воды.


При работе насоса в одной части системы происходит всасывание воды, а в другой — ее нагнетание. Из всех участков трубопровода системы отопления, расположенных между всасывающим патрубком насоса и точкой присоединения расширительного сосуда, вода будет подсасываться, а в остальные участки трубопровода, находящиеся между этой точкой и нагнетательным патрубком насоса,—- нагнетаться. Точка присоединения расширительного сосуда к трубопроводу называется точкой постоянного давления, так как после пуска в действие насоса давление в ней не меняется. Точка p,y°-h4 эта является границей участков, где кончается нагнетание и начинается всасывание.

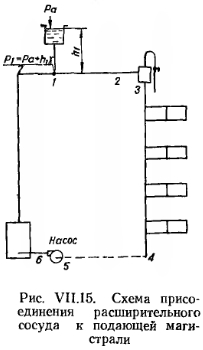

Для установления причины вскипания воды в трубах рассмотрим элементарную схему циркуляционного кольца системы отопления, в котором расширительный сосуд присоединен к подающей магистрали, проложенной на чердаке (рис. VII.15).


Если потеря давления на участке 1-2 будет больше, чем hi у, то давление в точке 2 станет меньше атмосферного давления, т. е. в точке 2 возникнет разрежение, в результате которого вода может закипеть даже при температуре 80—90°С. При более низкой температуре воды парообразования может и не возникнуть, но возможен подсос воздуха из воздухосборников. Подсос воздуха приведет к вытеснению части воды из системы через переливную трубу расширительного сосуда, вследствие чего часть подающей магистрали может оказаться без воды, что нарушит циркуляцию воды в системе.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
