РАСЧЕТ ВОЗДУХОВОДОВ СИСТЕМ ВЕНТИЛЯЦИИ С ЕСТЕСТВЕННЫМ ПОБУЖДЕНИЕМ

Расчет воздуховодов в системах вентиляции с естественным побуждением начинают с установления располагаемого давления в кгс/м2, определяя его по известной формуле p=h(yи—ув).

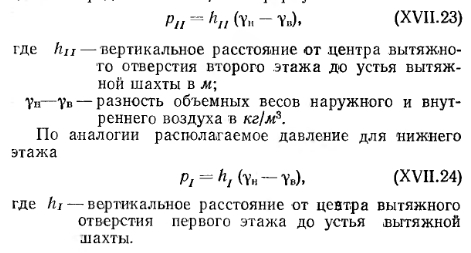

В схеме вытяжной системы вентиляции (см. рис. XVII.2) располагаемое давление для верхнего этажа здания определится в кгс/м2 по формуле

Располагаемое давление для систем вытяжной вентиляции с естественным побуждением рассчитывается на температуру наружного воздуха +5°С.

Метод расчета воздуховодов схож с методом расчета трубопроводов в системах отопления.

Потеря давления в воздуховодах зависит от скорости движения в них воздуха. В системах вентиляции с естественным побуждением при незначительной величине расчетного давления воздух движется с небольшими скоростями (от 0,5 до 1,5 м/сек). При этом в вертикальных каналах верхнего этажа задаются скоростью 0,5 м/сек, а для каждого этажа, располагаемого ниже, скорость принимается на 0,1—0,2 м/сек больше, чем для предыдущего. В сборных воздуховодах и в вытяжной шахте скорость воздуха принимается равной 1—1,5 м/сек.

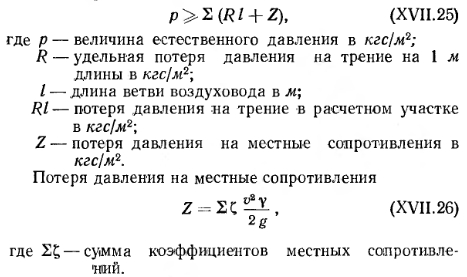

При расчете участков ветви воздуховода должно соблюдаться равенство

Коэффициенты местных сопротивлений (величины безразмерные) определены экспериментальным путем в зависимости от соотношений размеров фасонных частей воздуховодов, а в тройниках и крестовинах — от соотношения соединяемых или делимых потоков воздуха. Значения этих коэффициентов приведены в приложении 17.

Приступая к расчету воздуховодов (каналов), следует:

1) установить назначение и занумеровать все помещения здания;

2) определить воздухообмен для каждого помещения;

3) нанести на поэтажных планах и плане чердака расположение воздуховодов (каналов), жалюзийных решеток (с указанием направления удаляемого по каждому каналу воздуха) и вытяжных шахт;

4) вычертить в аксонометрической проекции схему воздуховодов.

На схеме в кружках у выносной линии указать объем перемещаемого воздуха в м3/ч, а под выносной линией — длины участков воздуховода в м.

Далее по таблицам или номограммам для участков рассчитываемой ветви сети воздуховодов определяют потери давления на трение и местные сопротивления и сравнивают суммарные потери с располагаемым давлением.

Суммарные потери давления в рассчитываемой ветви воздуховодов не должны превышать располагаемого давления. Если окажется, что это условие не соблюдается, то на некоторых участках ветви следует изменить сечения воздуховодов. Если располагаемое давление будет больше суммарных потерь давления в ветви воздуховодов, то, наоборот, на некоторых участках воздуховодов нужно уменьшить их сечения.

В правильно рассчитанной ветви воздуховодов располагаемое давление может превышать (в запас) потери давления не более чем на 10%.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
