РАСШИРИТЕЛЬНЫЙ СОСУД

Расширительный сосуд (рис. VI.12) является, как правило, необходимой принадлежностью каждой системы водяного отопления и служит для восприятия прироста объема воды, образующегося при ее нагревании. Исключением из этого правила являются лишь системы отопления, присоединяемые к тепловодам районных теплоэлектроцентралей (ТЭЦ). В этих системах отопления увеличение объема воды при ее нагревании воспринимается централизованно непосредственно ТЭЦ.

Одновременно в двухтрубных системах водяного отопления с верхней разводкой и в однотрубных системах с естественной циркуляцией воды расширительный сосуд служит также для удаления воздуха из системы.

Расширительный сосуд представляет собой металлический резервуар прямоугольной или цилиндрической формы, изготовленный из листовой стали толщиной 4—5 мм. Его устанавливают выше наиболее высокой точки системы (как правило, на чердаке) в месте, наиболее удобном для обслуживания. При отсутствии чердака или при совмещенной крыше расширительный сосуд устанавливают либо на верхней площадке лестничной клетки, либо в утепленной пристройке (будке) на бесчердачном покрытии. Во всех случаях, как правило, расширительный сосуд покрывают тепловой изоляцией.

Для присоединения четырех труб [расширительной 1, циркуляционной 2, переливной 4 и сигнальной 3 (на рис. VI.12)] в расширительный резервуар вварено четыре штуцера.

Расширительная труба служит для поступления в сосуд прироста объема воды при ее нагревании и одновременно совместно с циркуляционной трубой способствует созданию циркуляции воды в сосуде, что предохраняет его от возможного промерзания. В системах водяного отопления с естественной циркуляцией и верхней разводкой расширительную трубу соединяют с главным стояком, а циркуляционную трубу с ближайшим обратным поэтажным стояком, а в однотрубных системах — с обратной магистралью.

Переливная труба, служащая для слива избытков воды при переполнении расширительного сосуда, отводится к раковине в котельной. К. раковине в котельной также отводится сигнальная труба, установленная для наблюдения за уровнем воды в расширительном сосуде. В последнее Время в ряде случаев сигнальную трубу стали заменять электрической поплавковой сигнализацией.

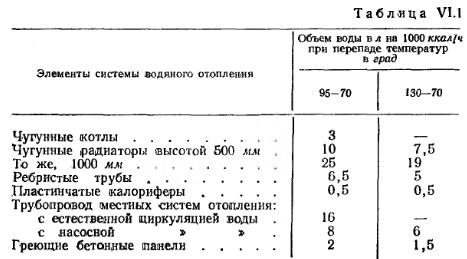

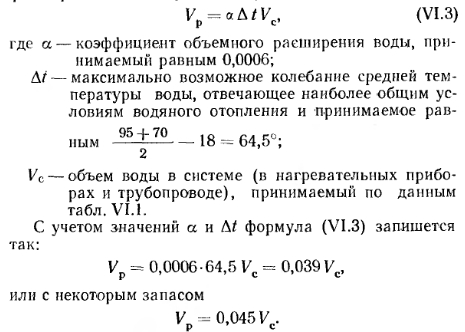

Определение объема расширительного сосуда. Объем расширительного сосуда в л определяется по формуле

Диаметры труб, присоединяемых к расширительному сосуду, выбираются в зависимости от его емкости в следующих пределах: расширительная — 32 — 40 мм, циркуляционная— 20—25 мм, сигнальная — 20 мм и переливная — 32—50 мм.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
