СИСТЕМЫ ЦЕНТРАЛЬНОГО КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Наибольшее применение получили системы центрального кондиционирования с обработкой воздуха в так называемом форсуночном кондиционере. В форсуночном кондиционере, так же как и в контактном воздухобхладителе, имеется оросительная камера с распыливающими воду форсунками. Воздух, проходя через дождевое пространство оросительной камеры, соприкасается с каплями распыленной воды и увлажняется.

По степени использования рециркуляционного воздуха центральные системы подразделяются на прямоточные, обрабатывающие лишь наружный воздух, и на работающие с рециркуляцией, т. е. с подмешиванием внутреннего воздуха к наружному воздуху до его увлажнения и после увлажнения.

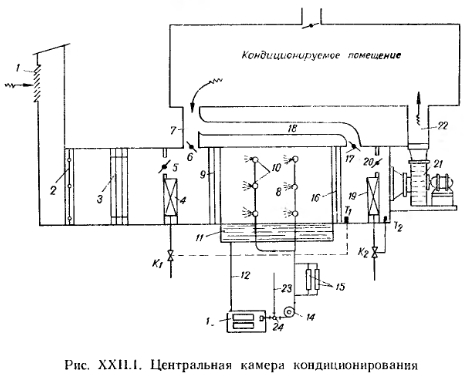

На рис. XXII. 1 показана общая схема форсуночного кондиционера с двумя рециркуляциями воздуха.

Наружный воздух через жалюзи 1 воздухозаборного устройства и утепленный клапан 2 поступает на воздушный фильтр 3, где очищается от пыли.

Далее, в зимний период времени воздух нагревается в калориферах первого подогрева 4, которые имеют обводный канал с клапаном 5 для пропуска воздуха помимо калорифера. К подогретому наружному воздуху при открытом дроссель-клапане 6 подмешивается воздух, поступающий из кондицируемого помещения, т. е. происходит первая рециркуляция 7. Для выравнивания воздушного потока и во избежание выхода водяных капель из оросительной камеры 8 служит сепаратор (каплеотделитель) 9. Для распыления воды в камере используются форсунки 10.

Разбрызгиваемая вода собирается в поддоне 11, расположенном в нижней части оросительной камеры. Поддон соединен сливной трубой 12 с водяным фильтром 13. Из водяного фильтра вода забирается насосом 14 и, пройдя дополнительную очистку иа бутылочных фильтpax 15, поступает опять в форсунки. После оросительной камеры и второго сепаратора 16 к увлажненному воздуху при открытом дроссель-клапане 17 снова подмешивается воздух, поступающий из обслуживаемого помещения, т. е. происходит вторая рециркуляция 18.

Далее воздух вторично нагревается калориферами второго нагрева 19, имеющими обводной клапан 20, а затем поступает к вентилятору 21, которым подается через распределительный воздуховод 22 в кондиционируемое помещение.


Летом калориферы первого и второго нагрева, как правило, не работают, но в отдельных случаях калориферы второго нагрева могут быть использованы для подогревания воздуха, сильно охлажденного после прохода через оросительную камеру. В этот период к форсункам оросительной камеры по трубопроводу 23 от холодильной установки подается охлажденная вода, имеющая температуру ниже температуры точки росы обрабатываемого воздуха. Таким образом осуществляется не только охлаждение, но и осушка воздуха.

Температуру поступающей в форсунки воды изменяют путем смешения воды, поступающей от холодильной установки, с водой, поступающей из поддана оросительной камеры после ее очистки на фильтрах. Поступление той или другой воды регулируется трехходовым краном 24.

Для других систем кондиционирования воздуха — прямоточных и с одной рециркуляцией воздуха — рассмотренная схема кондиционирования в принципе сохраняется, но в прямоточной системе будут отсутствовать первая и вторая рециркуляции воздуха, а в системах с одной рециркуляцией сохранится лишь одно первое поступление внутреннего воздуха в кондиционер.

Выбранная схема обработки воздуха в кондиционере должна соответствовать требуемому тепловлажностному режиму воздуха в помещении и расчетным параметрам наружного воздуха.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
