СИСТЕМЫ ПАРОВОГО ОТОПЛЕНИЯ НИЗКОГО ДАВЛЕНИЯ

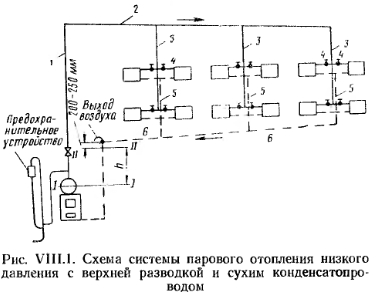

Система отопления с верхней разводкой и самотечным возвратом конденсата в котел (с сухим конденсатопроводом). Из схемы, показанной на рис. VIII.1, видно что под действием разности давлений в котле и нагревательных приборах пар из котла поднимается по главному стояку 1 в магистральный паропровод 2 и далее по паровым стоякам 3 и ответвлениям 4, на которых установлены паровые вентили, поступает в нагревательные приборы. В нагревательных приборах пар конденсируется, отдавая тепло через стенки прибора отапливаемому помещению. Образующийся при этом конденсат по конденсационным стоякам 5 и сборному конденсатопроводу 6, прокладываемому с уклоном в направлении его движения, самотеком возвращается в котел. Как видно из схемы, котел расположен значительно ниже нагревательных приборов, чтобы столб конденсата между сечениями I—I и II—II высотой h уравновешивал давление пара в котле. Так, при давлении пара 0,2 ати высота столба конденсата должна быть равна 2 м. Точка присоединения воздушной трубки в конденсатопроводу должна лежать выше уровня воды II—II не меньше чем на 200 мм. При этом условии конденсатопровод не будет полностью заполняться водой.

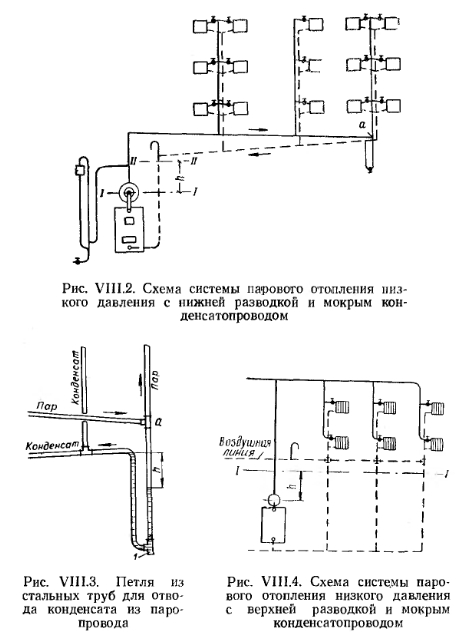

Система отопления с нижней разводкой и самотечным возвратом конденсата. Схема, приведенная на рис. VIII. 2, отличается от предыдущей лишь положением магистрального паропровода. Для отвода конденсата из магистрального паропровода конец последнего соединен в точке а с конденсатопроводом петлей (рис. VIII.3.). Петля служит водяным затвором, препятствующим прониканию пара в конденсатопровод. При работе системы под влиянием давления пара вода в петле будет находиться на разных уровнях; разность этих уровней h уравновесит давление пара в точке присоединения петли к магистральному паропроводу. В нижней точке петли имеется тройник с пробкой I, которая служит для спуска воды и прочистки петли.

Непосредственное присоединение паровой магистрали к конденсатопроводу (без петли) привело бы к прорыву пара в конденсационную магистраль и гидравлическим ударам.


Система отопления с верхней разводкой пара и мокрым конденсатопроводом (рис. VIII. 4). При работе системы вода под давлением пара доходит в конденсационных стояках до уровня, вследствие чего конденсационная магистраль полностью заливается водой. Для отвода воздуха из системы прокладывают воздушную линию, к которой выше уровня присоединены все конденсационные стояки.

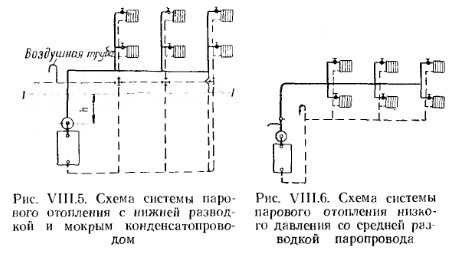

Система отопления с нижней разводкой пара и мокрым конденсатопроводом (рис. VIII. 5). В отличие от системы отопления с нижним распределением пара и с сухим конденсатопроводом, схема которой показана на рис. VIII.2, в рассматриваемой системе нет необходимости устраивать для отвода конденсата петли, так как каждый стояк, заполненный конденсатом до уровня, являлся гидравлическим затвором, препятствующим поступлению пара в конденсационную магистраль.


Система отопления со средней разводкой пара. В этой системе (рис. VIII. 6) паровая магистраль прокладывается под потолком одного из этажей. Часть системы, расположенная выше паровой магистрали, является той же системой с нижней разводкой, которая изображена на рис. VIII. 2. Другая ее часть, расположенная ниже паровой магистрали, аналогична системе с верхней разводкой, изображенной на рис. VIII. 1.

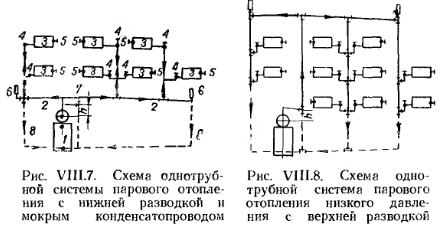

Вертикальные однотрубные системы парового отопления. В однотрубной системе парового отопления с нижней разводкой и мокрым конденсатопроводом (рис. VIII. 7) пар из котла 1 по паропроводу 2 подается к нагревательным приборам 3, на подводках к которым установлены угловые запорно-регулирующие вентили 4. Воздух из системы отопления удаляется через воздушные краны у приборов и воздушные клапаны 6 на концах магистрального паропровода. Конденсат выходит из приборов через те же подводки и стояки, по которым поступает пар. Из стояков конденсат стекает в магистральный паропровод, по которому он движется в одном направлении с паром к концам паропровода, откуда по мокрому конденсатопроводу возвращается в котел. Предварительная осушка пара происходит в точке 7, из которой конденсат отводится по трубе 8 в котел. Расстояние от уровня воды в котле до точки 7 должно соответствовать давлению пара в котле плюс 200—250 мм (запас).

На рис. VIII. 8 изображена однотрубная система парового отопления с верхней разводкой. В этой системе пар и конденсат движутся по стоякам в одном направлении, а в подводках к приборам—.навстречу один другому. Из-за встречных движений пара и конденсата, сопровождающихся сильными гидравлическими ударами и шумом в трубопроводах, вертикальные однотрубные паровые системы не нашли распространения.

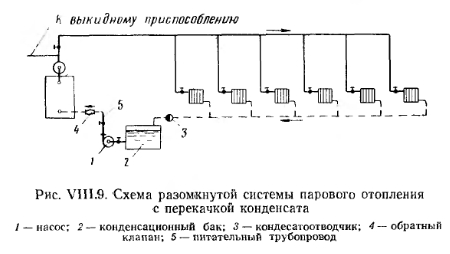

Разомкнутая система отопления с перекачкой конденсата в котел. Рассмотренные выше схемы отопления с самотечным возвратом конденсата применяются для систем с давлением пара до 0,2 атм, так как при более высоком давлении появляется необходимость в заглублении котлов, чтобы вода из них не попадала в приборы. Поэтому если для системы требуется давление пара выше 0,2 атм или если нагревательные приборы необходимо расположить на одном уровне с котлом, то применяют так называемую разомкнутую систему (рис. VIII. 9) с установкой конденсационного бака и насоса для перекачки конденсата из бака в котел.

В разомкнутой системе парового отопления конденсатопровод, идущий от нагревательных приборов к конденсационному баку, пропускает конденсат неполным сечением: одновременно с конденсатом к конденсационному баку движется воздух, который через воздушную трубу бака отводится в атмосферу.


Для того чтобы насос мог перекачивать горячую воду, его приходится устанавливать под залив (ниже уровня дна конденсационного бака).

В системах с давлением пара выше 0,4 атм во избежание выхода пара в атмосферу через конденсационную магистраль на ее конце (перед конденсационным баком) устанавливают конденсатоотводчик.


Для предотвращения поступления воды из котла в конденсационный бак при остановке насоса на питающем трубопроводе перед котлом устанавливают обратный клапан.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
