СИСТЕМЫ ПАРОВОГО ОТОПЛЕНИЯ ВЫСОКОГО ДАВЛЕНИЯ

Пар высокого давления используется как теплоноситель для систем отопления и вентиляции производственных и вспомогательных зданий, если он вырабатывается в заводских котельных для нужд производства. Кроме того, пар высокого давления находит применение для передачи тепла на большие расстояния.

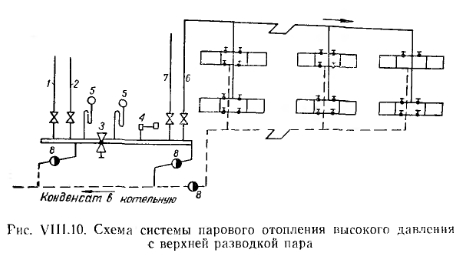

На рис. VIII.10 показана схема тупиковой системы парового отопления высокого давления с верхней разводкой пара. По этой схеме пар с давлением, необходимым для производственных нужд, подается из заводской котельной по паропроводу 1 к парораспределительной гребенке, от которой он направляется по трубопроводу 2 в цехи. Если из котельной пар поступает под давлением большим, чем это нужно для отопления и вентиляции, то для снижения давления на паропроводе к этим системам устанавливают редукционный клапан 3, а после него предохранительный клапан 4. При неисправности редукционного клапана открывается предохранительный клапан, отрегулированный на давление, необходимое для целей отопления, и давление в паропроводе понизится. Для измерения давления пара до и после редукционного клапана устанавливают манометры 5.


От распределительной гребенки по трубопроводу 6 пар поступает к системам отопления, а по трубопроводу 7 — к калориферам приточной вентиляции.

В системе парового отопления пар подается по магистральному паропроводу и стоякам к нагревательным приборам, на паровых и конденсационных подводках которых установлены паровые вентили для включения и выключения приборов. При установке вентиля только на паровой подводке прибор выключить нельзя, так как при закрытом вентиле пар будет поступать в прибор конденсационной магистрали. Для компенсации температурных удлинений паропровода и конденсационной магистрали устанавливают компенсаторы. Образующийся в паропроводах конденсат удаляется через конденсатоотводчики 8.

Кроме тупиковой схемы разводки трубопровода, показанной на рис. VIII.10, в ряде случаев в системах парового отопления высокого давления применяют и схему разводки трубопроводов с попутным движением пара и конденсата. При такой схеме исключается возможность попадания пара из ближайших к котлу приборов в конденсатопровод и образования в нем подпора конденсата, поступающего из дальних нагревательных приборов.

Системы парового отопления высокого давления, так же как и системы низкого давления, могут быть с нижней и средней разводкой пара.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
