СВОЙСТВО ПАРА КАК ТЕПЛОНОСИТЕЛЯ В СИСТЕМАХ ПАРОВОГО ОТОПЛЕНИЯ

В системах парового отопления используется свойство пара выделять при конденсации скрытую теплоту парообразования.

Как известно, температура воды в процессе ее кипения при неизменном давлении не повышается, и все тепло, подводимое к воде, расходуется на парообразование. Тепло, расходуемое на превращение воды в пар, называют теплотой парообразования.

Теплота парообразования значительно превышает теплосодержание воды. Так, если при давлении 0,1 ати теплосодержание кипящей воды равно 101,в ккал/кг, то теплота парообразования составляет 538,1 ккал/кг. Полное теплосодержание пара равно 101,8+538,1=639,9 ккал/кг.

Пар, непосредственно соприкасающийся с кипящей водой, называют влажным насыщенным паром. При дальнейшем подогревании влажного насыщенного пара он переходит вначале в сухой насыщенный, а затем в перегретый пар. На практике для осушения влажного насыщенного пара увеличивают паровое пространство котла или применяют паросборники (сухопарники), что позволяет отдалить место отбора пара от поверхности кипящей воды.

В системах отопления находит применение, как правило, сухой насыщенный пар, давлению которого всегда соответствует определенная температура. Понижение этой температуры при неизменном давлении приводит к конденсации пара, т. е. превращению последнего в воду, которая в момент образования имеет температуру пара.

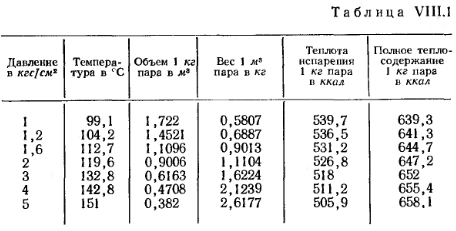

Количество тепла, расходуемого на испарение воды, при увеличении давления пара уменьшается. Свойства водяного пара приведены в табл. VIII.1.


Пар, имея объемный вес в 1400—1500 раз меньший объемного веса воды, при температуре, которая применяется для систем водяного отопления, является более транспортабельным теплоносителем. Эта особенность пара позволяет применять его для отопления многоэтажных зданий и транспортировать на большие расстояния. Если средняя скорость воды в системе водяного отопления не превышает 0,7—0 <8 м/сек, то средняя скорость пара в системе парового отопления обычно больше 20 м/сек. Вследствие большой скорости движения пара и значительного количества тепла, которое пар отдает, конденсируясь в приборах, для парового отопления можно применять трубопроводы с диаметрами меньшими, чем в водяных системах отопления.

Пар вытесняет воздух через конденсатопровод в атмосферу. Для парового отопления применяются те же нагревательные приборы, что и для систем водяного отопления.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
