ТЕПЛООБМЕННЫЕ АППАРАТЫ (ВОДОНАГРЕВАТЕЛИ)

Водоподогреватели бывают емкостные и скоростные.

На рис. IX.3 показан емкостный водоподогреватель «Энергия». Он состоит из цилиндрического корпуса 1, к которому с одной стороны приварено днище 2, а с другой имеется разъемная крышка 3, которая крепится к нему болтовым фланцевым соединением с прокладкой из листового паронита или термостойкой резины. В корпус вставлен змеевик 4 из стальных труб, концы которых вварены в нижний и верхний коллекторы 5. В коллектор вварены также патрубки 6, соединяющие змеевик с котлом. Через верхний патрубок в змеевик водоподагревателя поступает пар, а через нижний отводится конденсат.


Нагреваемая вода из системы отопления поступает в водоподогреватель через патрубок 7, а нагретая вода уходит из водоподогревателя в систему через патрубок 8. На водоподогревателе устанавливается предохранительный клапан (место 9), манометр 10 и термометр, муфта для которого вваривается в верхнюю часть корпуса.

Эти водоподогреватели благодаря большому объему находящейся в них воды могут аккумулировать значительное количество тепла, что позволяет подавать в водоподогреватель пар с перерывами. Так как нагреваемая вода проходит через водоподогреватель с малой скоростью, то коэффициент теплопередачи от теплоносителя к воде через стенки труб змеевика сравнительно невелик.

Водоподогреватели типа «Энергия» отличаются незначительным сопротивлением движению через них воды, а потому могут применяться для систем водяного отопления с естественной циркуляцией.

Большие габаритные размеры емкостных водоподог- ревателей являются их существенным недостатком. Даже для сравнительно небольшой системы отопления, обслуживающей здание объемом 10 тыс. м3, потребуется водоподогреватель диаметром 1,5 и длиной 3,5 м.

Значительно меньшие габаритные размеры имеют скоростные водоподогреватели с малым объемом воды, в которых нагреваемая вода движется по трубкам с большой скоростью, а теплоноситель подается в меж- дутрубное пространство водоподогревателя.

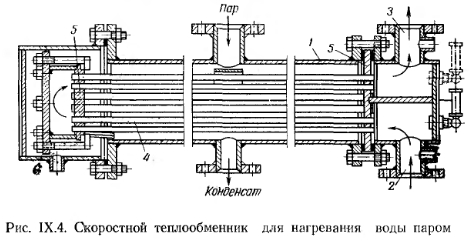

На рис. IX.4 показан скоростной теплообменнник для нагревания воды паром. Он состоит из цилиндрического металлического корпуса 1, патрубка для входа воды 2, патрубка для выхода нагретой воды 3, пучка стальных прямолинейных трубок 4, расположенных внутри корпуса. Трубки ввальцовываются в две трубные решетки 5 и своими концами выходят в переднюю и заднюю камеры. Конструкция теплообменника разборная.


Благодаря большой скорости движения воды в трубах (до 2,5 м1сек) коэффициент теплопередачи этих водоподогревателей значительно выше, чем у емкостных. Прямолинейность трубок обеспечивает удобство их очистки от оседающей внутри накипи.

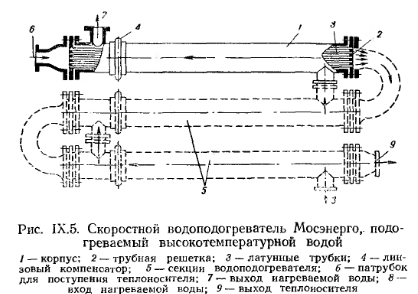

В скоростном водоподогревателе конструкции Мосэнерго (рис. IX.5) вода для системы отопления подогревается высокотемпературной водой. В нем нагреваемая вода проходит в междутрубном пространстве, а высокотемпературная вода —по трубам водоподогревателя.


Расчетная поверхность нагрева емкостных теплообменников в м2 определяется по формуле

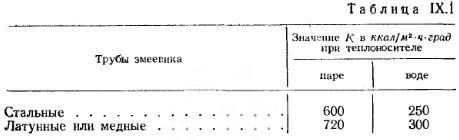

Коэффициент теплопередачи змеевика принимают по данным табл. IX. 1


Расчет скоростных теплообменников рассматривается в специальных курсах по теплоснабжению, например в книге Ю. Л. Гусева и С. Ф. Копьева «Котельные установки и тепловые сети». Гоостройиздат, 1962 г.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
