ТРЕБУЕМОЕ ТЕРМИЧЕСКОЕ СОПРОТИВЛЕНИЕ НАРУЖНЫХ ОГРАЖДЕНИИ

Минимально допустимое термическое сопротивление ограждения, отвечающее санитарно-гигиеническим требованиям и оптимальное с технико-экономической точки зрения, принято называть требуемым термическим сопротивлением, обозначаемым Яр. С увеличением термического сопротивления наружных ограждений уменьшаются теплопотери и расход тепла на отопление здания.

Принимая ту или иную конструкцию наружных ограждений, следует иметь в виду, что при недостаточной величине их термического сопротивления температура на внутренней поверхности ограждения может оказаться ниже допускаемой нормами. Чрезмерное понижение температуры на внутренних поверхностях ограждений не только отрицательно влияет на теплообмен человеческого организма с окружающими его поверхностями (стенами, потолками, полом и др.), но и может вызвать конденсацию влаги на этих поверхностях. Следовательно, температура на внутренних поверхностях ограждений должна быть выше температуры точки росы тт.р воздуха в помещении, т. е. такой температуры, при которой относительная влажность воздуха достигает 100%.

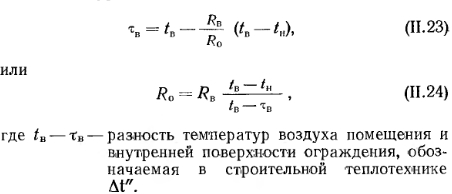

Зависимость между температурой внутренней поверхности тв и сопротивлением теплопередаче наружного ограждения RB при установившемся тепловом потоке определится из уравнения



Величину температурного перепада At", который не должен превышать известного предела, принимают по СНиП II-A.7-62.

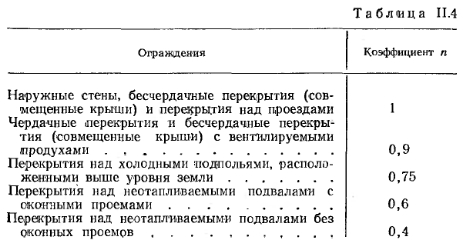

В зависимости от положения наружной поверхности ограждения по отношению к наружному воздуху на температурный перепад tB — tH вводят поправочный коэффициент п, значения которого приводятся в табл. 11.4.


Таким образом, формула для определения требуемого (минимального) сопротивления теплопередаче (термического сопротивления) наружного ограждения окончательно записывается в виде:


Величина сопротивления теплопередаче наружных ограждений должна быть не менее Кр, определенного по этой формуле.

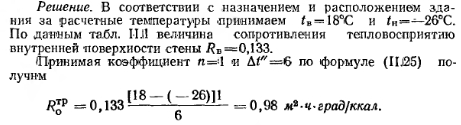

Пример II.4. Определить требуемое термическое сопротивление Ктрс кирпичной стены жилого здания в Москве.


Для наружных дверей, а также полов на лагах и на грунте RlP не нормируется. Для остекленных поверхностей наружных ограждений величины R р, а также число стекол в таких ограждениях должно удовлетворять требованиям СНи,П II-B.6-62. Для внутренних ограждений величина Rlp нормируется только в случаях, когда разность температур в смежных помещениях не превышает 10°.

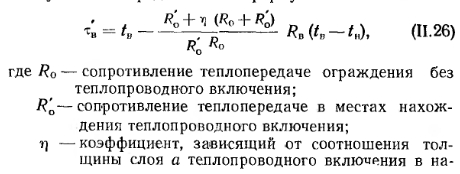

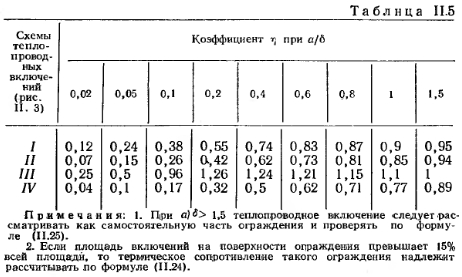

При наличии в наружном ограждении теплопроводных элементов (так называемых включений), имеющих прямоугольное сечение (толстых сквозных швов раствора, колонн и ригелей железобетонного каркаса, стыков панелей и пр.), температура внутренней поверхности на этих участках определяется по формуле


При расчете теплопроводных включений наружных ограждающих конструкций разрешается назначать относительную влажность внутреннего воздуха ф в жилых зданиях, детских яслях и садах, а также школах равной 55%, а в других общественных зданиях 50%.



Величину Rp для остекленных поверхностей наружных ограждений следует принимать по СНиП II-B.6-62 Значение R для внутренних ограждений нормируется лишь при разности температур в смежных помещениях, не превышающей 10°.

Термические сопротивления JR0 и коэффициенты теплопередачи K=l/Ro некоторых строительных ограждений приведены в приложении 1. Более подробные сведения о них для индустриальных конструкций изложены в работе А. М. Шимановича «Теплотехнический расчет ограждающих конструкций». Промстройпроект Госстроя СССР, 1964.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
