УСТАНОВКА И СХЕМА ОБВЯЗКИ ЦИРКУЛЯЦИОННЫХ НАСОСОВ

В системах водяного отопления с искусственной циркуляцией воды для перемещения воды в трубопроводе и создания необходимого давления в системе используются циркуляционные насосы.

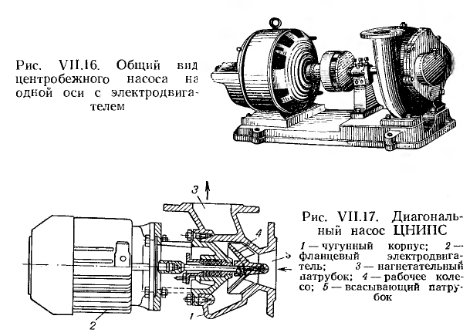

В качестве циркуляционных насосов чаще всего применяются центробежные насосы (рис. VII.16). Однако эти насосы, имеющие большую производительность и развивающие большое давление, применяются лишь в системах отопления, обслуживающих здания значительной кубатуры или несколько зданий из общей котельной. Применять центробежные насосы для систем отопления с малым циркуляционным давлением экономически невыгодно, так как в этих случаях они работают с низким коэффициентом полезного действия. Поэтому в индивидуальных котельных, обслуживающих одно здание, во многих случаях можно рекомендовать к установке диагональные насосы конструкции ЦНИПС (рис. VII.17).

Эти насосы, обладая малыми габаритами, не требуют отдельной площади в котельной, так как могут монтироваться непосредственно на трубопроводе (как в горизонтальном, так и в вертикальном положении).

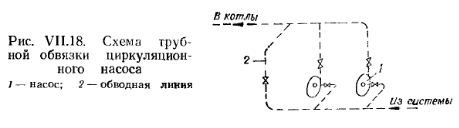

Циркуляционные насосы устанавливают на обратной магистрали перед котлами и снабжают обводной линией (рис. VII.18), позволяющей регулировать их работу. Обводная линия включается в действие в случаях прекращения работы сразу двух насосов (например, при прекращении подачи электроэнергии). При остановке насосов через обводную линию возможна, хотя и в незначительной степени, естественная циркуляция воды в системе. Фактическое давление, развиваемое насосом при работе системы, определяется как разность показаний манометров на нагнетательном и всасывающем патрубках насоса, устанавливаемых на одном уровне.

Для уменьшения шума в помещении отапливаемого здания, возникающего при работе насосов, фундаменты под насосы нельзя связывать со строительными конструкциями здания. Под насосы обычно устраивают фундаменты специальной конструкции с применением звукопоглощающих прокладок и других средств, снижающих шум. Более подробные сведения о мероприятиях по борьбе с шумом приводятся в § 79.

Насос для системы отопления подбирается по производительности и давлению.

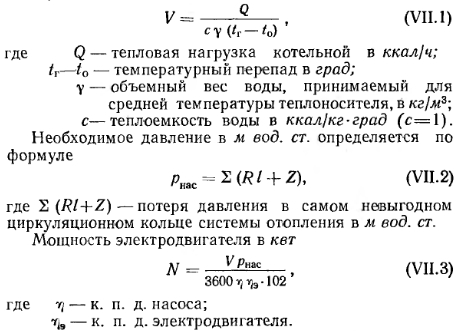

Производительность насоса в м3/ч определяется по формуле

Зная необходимую производительность и расчетное давление, циркуляционный насос подбирают по рабочим характеристикам, которые приводятся в справочниках по санитарной технике, или по каталогам заводов-изготовителей.

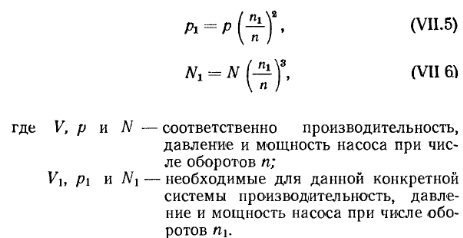

Если расчетные производительность, давление и число оборотов насоса не совпадают с паспортными данными завода, производят перерасчет этих величин по формулам:

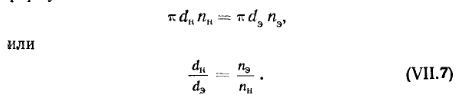

Если же число оборотов подобранного центробежного насоса не совпадает с числом оборотов электродвигателя, тогда применяют клиноременную передачу, а диаметры шкивов электродвигателя d3 и насоса dH определяют по формуле

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
