УСТАНОВКА, КРЕПЛЕНИЕ И ПРИСОЕДИНЕНИЕ К ТРУБОПРОВОДАМ НАГРЕВАТЕЛЬНЫХ ПРИБОРОВ

Нагревательные приборы устанавливают у наружных стен и в основном под окнами. При таком размещении восходящие от приборов конвективные токи нагретого воздуха препятствуют движению холодного воздуха от окон и наружных стен. Если невозможно разместить приборы под окнами, их устанавливают у наружных, а в отдельных случаях и у внутренних стен, но поблизости к наружным.

В высоких помещениях со световыми фонарями или вторым ярусом окон при установке приборов только под нижними окнами наблюдаются нисходящие токи холодного воздуха. Для устранения этого явления, а также для предотвращения конденсации влаги на верхних остекленных поверхностях часто под вторым ярусом окон или под фонарями приходится дополнительно устанавливать нагревательные приборы с поверхностью нагрева, равной А—/з общей поверхности нагрева приборов.

При установке нагревательных приборов под окнами их центрируют, как правило, по оси окна. При индустриальном монтаже систем отопления с целью применения однотипных трубных заготовок допускается смещать нагревательные приборы по отношению к осям окон.

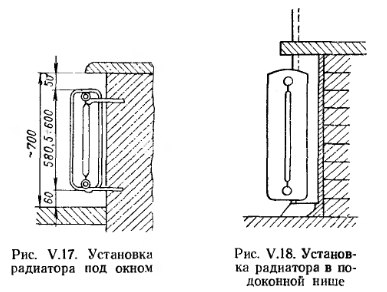

Радиаторы, как правило, устанавливают на расстояниях не менее 60 мм от пола и 50 мм от верха подоконных досок. В связи с этим высота подоконника должна быть не меньше 700 мм (рис. V. 17). В лечебных помещениях и детских комнатах радиаторы размещают на расстоянниях не менее 100 мм от пола и 50 мм от поверхности штукатурки. В жилых и общественных зданиях радиаторы иногда устанавливают в нишах (рис. V. 18). Высота подоконной ниши должна быть больше высоты радиатора на 150 мм, а высота ниши в стене — на 250 мм. При открытой прокладке трубопроводов и устройстве трубных подводок к радиатору по прямой (без уток) ширина ниши должна превышать ширину радиатора на 400 мм, а при трубной подводке к радиатору в виде «уток» — на 600 мм. Глубину ниш обычно принимают равной 130 мм.


Нагревательные приборы на лестничных клетках зданий до четырех этажей следует устанавливать при входе в здание. Во избежание замерзания воды в трубных подводках недопустимо устанавливать нагревательные приборы в тамбурах лестничных клеток, сообщающихся с наружным воздухом, а также у входных наружных одинарных дверей.

Лестничные клетки четырехэтажных и более высоких зданий рекомендуется обогревать рециркуляционными воздухонагревателями (конвекторами).

Устанавливаемые в помещениях нагревательные приборы не следует загораживать мебелью, так как это уменьшает их теплоотдачу и затрудняет очистку от пыли.

Чугунные ребристые трубы следует размещать так, чтобы горизонтальные приливы находились в вертикальной плоскости; такая установка облегчает очистку меж- реберного пространства от возможных загрязнений.

Нагревательные приборы из чугунных ребристых и гладких стальных труб ставят в один ряд или в несколько рядов. Максимальная теплоотдача этими приборами достигается при установке их в один ряд.

Радиаторы, чугунные ребристые трубы и регистры из гладких труб устанавливают, как правило, открыто, что улучшает их теплоотдачу. Ограждения таких приборов допустимы лишь из архитектурных соображений. При наличии ограждений снижение теплоотдачи приборами не должно превышать 15%.

На теплоотдачу нагревательных приборов влияет также их окраска. Так, при покрытии алюминиевой краской теплоизлучающая способность прибора снижается на 5—8%. Окраска приборов цинковыми белилами и белой эмалью на теплопередаче не сказывается.

Конвекторы плинтусного типа могут устанавливаться у наружных стен в один ряд (на расстоянии 60—80 мм от пола и 20—30 мм от стены), а также в несколько рядов по вертикали (с расстоянием между рядами 30 мм).

Бетонные отопительные панели (как подоконные, так и перегородочные) устанавливают в вертикальном положении строго по уровню и отвесу одновременно с возведением строительных конструкций здания в заранее размеченные места. Правильность установки панелей проверяют до защемления их плитами перекрытий.

Крепление нагревательных приборов. Чугунные радиаторы и чугунные ребристые трубы устанавливают обычно на кронштейнах и реже на подставках. Кронштейны, изготовляемые из 6-миллиметровой листовой стали, заделывают в заранее заготовленные отверстия кирпичной стены или бетонной панели цементным раствором. Количество устанавливаемых под радиаторы кронштейнов принимается из расчета одного кронштейна на 1 м2 поверхности нагрева прибора, но не менее трех кронштейнов на радиатор. При распределении кронштейнов под радиаторы следует учитывать, что вес прибора в основном воспринимается нижними кронштейнами, а верхние лишь удерживают прибор от опрокидывания. Кронштейны располагают под шейками радиаторов, а у ребристых труб — у фланцев.

При установке на подставках радиаторов с десятью и менее секциями принимают две подставки, а с большим числом секций — три, при этом должен быть закреплен верх радиатора. Нагревательные приборы, располагаемые у перегородок, устанавливают на подставках или специальных кронштейнах.

Стальные радиаторы панельного типа крепят к степам через имеющиеся у них проушины.

Присоединение нагревательных приборов к трубопроводу систем отопления. Трубные подводки к радиаторам бывают односторонними и разносторонними.

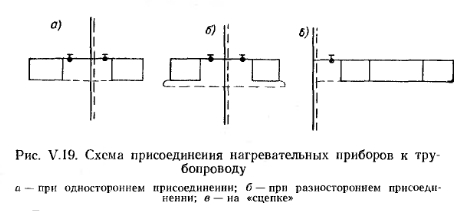

В большинстве случаев встречаются односторонние подводки. Однако в системах с искусственной циркуляцией теплоносителя при числе секций радиатора более 25, а также в системах с естественной циркуляцией с числом секций в радиаторах более 15 необходимо предусматривать разностороннее присоединение их к трубопроводу. Если такие радиаторы установить с односторонним присоединением, то наиболее удаленные от стояка секции приборов будут нагреваться недостаточно. Схемы одностороннего и разностороннего присоединения радиаторов к трубным стоякам системы отопления показаны на рис. V.19.

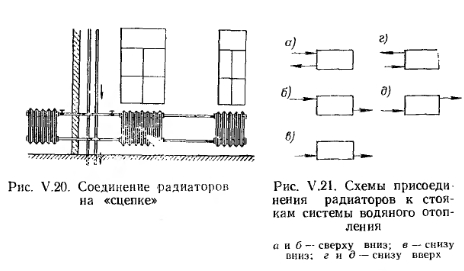

Соединение радиаторов на «сцепке» (рис. V. 20) допускается только в пределах одного помещения. В порядке исключения на кухнях, в кладовках, санузлах и подобных помещениях можно также устанавливать радиаторы на «сцепке» с радиаторами соседних помещений.


В водяных системах отопления радиаторы присоединяются к приборам по схемам сверху вниз, снизу вниз и снизу вверх (рис. V.21). По схеме сверху вниз предусматривается поступление горячей воды в верхнюю часть радиатора и отвод охлажденной воды из нижней его части. При схеме снизу вниз вод а поступает в нижнюю часть радиатора и отводится из нижней его части. По схеме снизу вверх горячая вода поступает в нижнюю часть радиатора, а охлажденная вода отводится из верхней его части. Наиболее распространенной схемой является схема сверху вниз. При паровом отоплении радиаторы присоединяются по схемам сверху вниз или снизу вниз.


Трубные подводки присоединяют к чугунным ребристым трубам на фланцах с эксцентрично расположенными отверстиями, что обеспечивает свободное удаление воздуха, облегчает проход воды или сток конденсата из труб. Трубные подводки присоединяют к регистрам из гладких стальных труб таким же образом при помощи приваренных к донышкам эксцентрично расположенных муфт или патрубков.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
