ВАКУУМ-ПАРОВОЕ ОТОПЛЕНИЕ

Существенным недостатком систем парового отопления как низкого, так и высокого давления является ограниченность их применения. Органическая пыль, осаждающаяся на горячих поверхностях нагревательных приборов этих систем с высокой температурой (выше 100°С), пригорает и, разлагаясь, выделяет специфический неприятный запах. Этот недостаток исключается в так называемых вакуум-паровых системах, в которых температура на поверхностях нагревательных приборов всегда ниже lOOt.

В вакуум-паровой системе использовано свойство насыщенного пара снижать температуру при понижении его давления. Возможность поддержания температуры ниже 100°С на поверхностях нагревательных приборов объясняется созданием в системе вакуума (давления меньше атмосферного) при помощи вакуум-насоса, отсасывающего конденсат из системы и нагнетающего его в котел.

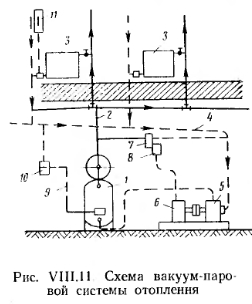

На рис. VIII.11 приведена схема вакуум-паровой системы отопления, в которой вакуум создается в приборах, конденсатопроводе, котле и паропроводах. Пар из котла 1 по паропроводу 2 поступает в нагревательные приборы 3. Конденсат попадает в котел по трубопроводу 4. Разность давлений в котле и конденсационной магистрали создается вакуум-насосом 5, соединенным с электродвигателем 6. Для включения и выключения насоса служат автоматический мембранный регулятор 7 и рубильник 8. Мембранный регулятор соединен с котлом и конденсатопроводом.

Интенсивность горения топлива, а следовательно, и паропроизводительность котла регулируется поддувальной дверцей, управляемой цепочкой 9 и автоматом 10, работающим от термостата 11.


На паровой подводке к каждому прибору установлен вентиль, а на конденсационной подводке — конденсатоотводчик термического действия, который пропускает воду и воздух, но задерживает пар. Во избежание подсоса воздуха монтаж таких систем должен быть выполнен тщательно, с обеспечением надлежащей герметичности соединений.

Вакуум-паровые системы находят применение за рубежом для отопления высотных зданий, к которым предъявляются повышенные гигиенические требования. Для вакуум-паровых систем применяются облегченные нагревательные приборы.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
