ВЕНТИЛЯТОРЫ

Воздух в системах механической вентиляции перемещается вентиляторами, приводимыми в действие электродвигателями.

Вентиляторы подразделяются на осевые и центробежные.

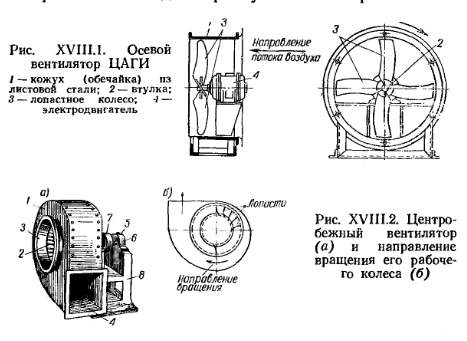

Осевой вентилятор (рис. XVIII.1) состоит из лопастного колеса, закрепленного на одной оси с электродвигателем и расположенного в цилиндрическом кожухе из листовой стали. При вращении лопастного колеса воздух проходит вдоль оси вентилятора, откуда и пошло название «осевой» вентилятор.

Эти вентиляторы применяются для создания сравнительно небольших давлений (до 20—24 кгс/м2).

Центробежный вентилятор (рис. XVIII.2, а) состоит из спирального кожуха 1, в котором расположено рабочее колесо (ротор) 2. В кожухе имеется входное круглое отверстие 3 и выходное прямоугольное отверстие 4. Рабочее колесо насажено на вал 5, который вращается в подшипниках 6. На валу установлен шкив 7. Подшипники укреплены на станине 8. Ротор должен вращаться в сторону улитки корпуса (рис. XVIII.2, б).

При вращении рабочего колеса под действием центробежной силы воздух всасывается через круглое отверстие в кожухе и выбрасывается через прямоугольное отверстие.

Для перемещения воздуха с большим содержанием пыли применяются вентиляторы усиленной конструкции — пылевые вентиляторы.

Вентиляторам присваивается номер, соответствующий диаметру колеса, выраженному в дециметрах. Так, центробежный вентилятор № 5 имеет диаметр рабочего колеса, равный 5 дм, или 500 мм.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
