ВИДЫ СИСТЕМ ПАНЕЛЬНО ЛУЧИСТОГО ОТОПЛЕНИЯ

Система отопления с греющими потолками. В этой системе нагревательной поверхностью служит потолок. Как указывалось выше, теплоотдача лучеиспусканием составляет примерно 75% общей теплоотдачи поверхностью потолка.

Конструкции греющих потолкав подразделяются на масоивные и легкие. В массивных конструкциях змеевики из стальных труб заделываются в бетонную толщу перекрытия, подвесные бетонные панели или в слой штукатурки перекрытия. В легких конструкциях стальные трубы или легкие панели располагают в подвесном потолке, а иногда змеевики из стальных труб прокладывают в пустотах перекрытия.

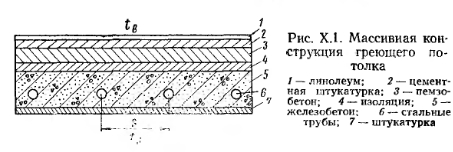

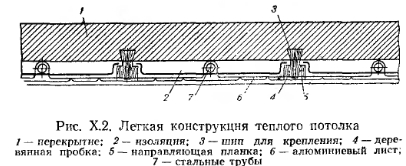

На рис. Х.1 показана массивная конструкция греющего потолка. Эта конструкция не требует тщательной тепловой изоляции, так как верхняя ее часть служит полом лежащего выше этажа. К легким конструкциям греющего потолка относится конструкция, изображенная на рис. Х.2.

Среднюю температуру поверхности потолка при высоте помещений до 3 м допускается принимать равной 30°С.

Система отопления с греющим полом. Змеевики из стальных труб для обогревания полов заделывают в бетон или прокладывают в пустотах пола.

В некоторых случаях для устройства теплого пола греющие трубы засыпают слоем песка, по которому укладьшают бетонные плиты. Трубы при температурном удлинении свободно перемещаются в слое песка. Среднюю температуру поверхности пола доспукается принимать равной 25—28°С.

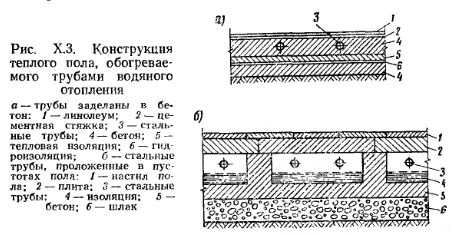

Рис. Х.З. Конструкция теплого пола, обогреваемого трубами водяного отопления



Системы с отопительными панелями в стенах и перегородках. В системах панельно-лучистого отопления наибольшее применение получили вертикальные бетонные панели, устанавливаемые в наружных стенах или перегородках. Этот вид панелей наиболее приемлем для заводского изготовления и удобен при скоростном возведя пни зданий. Кроме того, на изготовление стеновых па нелей расходуется меньше металла, чем на изготовление потолочных и подпольных панелей. Это объясняется тем, что на их поверхностях можно принимать более высокие температуры (для подоконного типа 95°С и для стенных на уровне выше 1 м от пола 45°С), благодаря чему необходимая поверхность нагревательных элементов в стеновых панелях значительно меньше, чем в потолочных или подпольных.


В нагревательные элементы стеновой панели (змеевики или регистры из гладких труб) теплоноситель воду следует подавать по схеме снизу вверх, что ускоряет удаление воздуха из панели и обеспечивает ее равномерный прогрев.

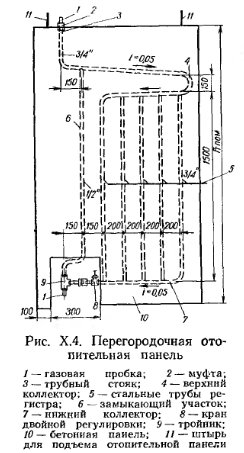

На рис. Х.4 показана стеновая перегородочная отопительная панель, состоящая из регистра, сваренного из стальных труб диаметром 20 мм, и отопительного стояка, заделанных в толщу бетонной панели. Размер панели соответствует толщине и высоте перегородок здания. Эта панель имеет двусторонний обогрев поверхностей и обогревает единовременно две смежные комнаты. Другой тип вертикальных бетонных панелей, устанавливаемых под окнами у наружной стены, был рассмотрен в § 17.

Перегородочные панели устанавливают одновременно с возведением перегородок здания.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
