ВИДЫ ЦЕНТРАЛИЗОВАННОГО ТЕПЛОСНАБЖЕНИЯ

Системы централизованного теплоснабжения подразделяются на водяные и паровые.

Водяные системы теплоснабжения применяются для удовлетворения потребностей в тепле систем отопления, вентиляции и горячего водоснабжения, а паровые системы — для обеспечения технологических нужд промышленных предприятий.

Теплоноситель водяной системы теплоснабжения обычно имеет такие параметры: tT= 150 и t0=70°С.

Водяные системы централизованного водоснабжения могут быть закрытыми и открытыми. В первых вода от потребителей полностью возвращается на ТЭЦ (без разбора ее на хозяйственно-бытовые и производственные нужды), а во вторых часть воды расходуется на горячее водоснабжение (система теплоснабжения с непосредственным разбором воды).

Тепловые сети. Трубопроводы, по которым транспортируется горячая вода или пар от ТЭЦ к потребителям, называют тепловыми сетями. По своему назначению они могут быть магистральными (прокладываются в главном направлении населенного пункта), распределительными (прокладываются от магистральных тепловых сетей к микрорайонам) и ответвлениями от распределительных сетей к отдельным зданиям.

Тепловые сети, как водяные, так и паровые, устраивают преимущественно двухтрубными.

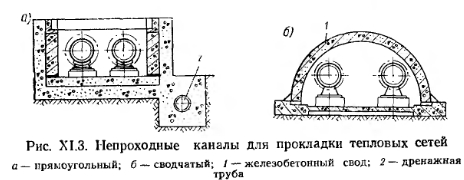

Каналы следует располагать выше грунтовых вод. При отсутствии такой возможности на 200—300 мм ниже дна канала прокладывают дренажные трубы диаметром 100—150 мм для понижения уровня воды в зоне заложения (см. рис. XI.3,а).

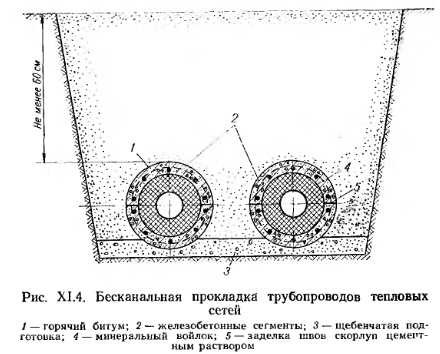

Если грунтовые воды отсутствуют, а грунт достаточно плотен (например, глина), можно применять бесканальную прокладку теплопроводов (рис. XI.4).

Конструктивным элементом в ней могут служить железобетонные скорлупы (сегменты) полукольцевого сечения длиной 2 и толщиной 4 см. Нижнюю половину железобетонной скорлупы укладывают на щебеночную подготовку на цементном растворе толщиной 8 см. В образовавшийся таким образом лоток кладут минеральный войлок (гудронированный) или минеральную вату и бетонные камни, служащие опорами для теплофикационных труб. Теплофикационные трубы до их укладки покрывают антикоррозионным лаком. После монтажа труб на цементном растворе укладывают верхние скорлупы.

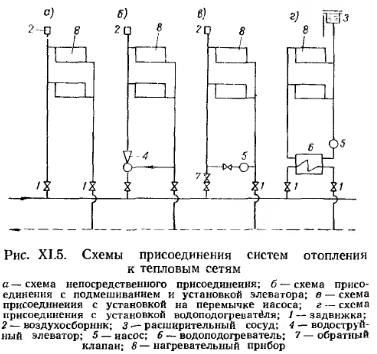

Схемы присоединения местных систем водяного отопления к тепловым сетям (ТЭЦ). Для присоединения систем отопления к водяным наружным тепловым сетям применяются следующие схемы: непосредственное при соединение без подмешивания обратной воды — при тем- tlepatype воды в системе отопления, равной температуре воды в тепловой сети (рис. Х1.5,а); с подмешиванием к воде тепловой сети обратной воды из системы отопления при помощи элеватора (рис. XI.5,б); с подмешиванием обратной воды при помощи насоса, устанавливаемого на перемычке между подающим и обратным трубопроводами «а вводе (рис. Х1.5,е), применяется при недостаточном давлении в тепловой сети, не обеспечивающим подмешивания обратной воды к горячей; с установкой водоподогревателя (рис. Х1.5,г) применяется для предохранения местной системы от излишнего давления в тепловой сети выше необходимого.

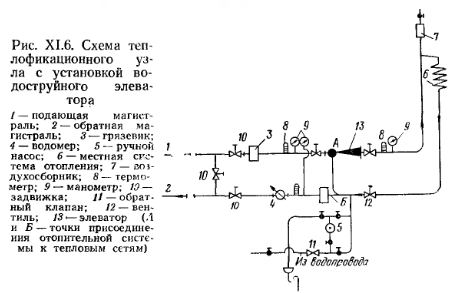

Наиболее распространена схема (теплофикационный узел) с установкой водоструйного элеватора (рис. XI.6), используемая при вводе тепловой сети в отапливаемое здание. Эта схема применяется в том случае, когда расчетная температура воды в местной системе ниже температуры воды в тепловой сети и располагаемое давление достаточно для работы элеватора.

Водоструйные элеваторы применяются для систем отопления с потерей давления в них не больше 1,5 м вод. ст. Коэффициент полезного действия элеваторов невелик, а потому разность давления в точках присоединения отопительной системы к трубопроводам тепловой сети (точки Л и ? на рис. XI.6) должна быть в несколько раз больше давления, расходуемого в местной системе, т. е. должна быть равна 7—8 м вод ст.

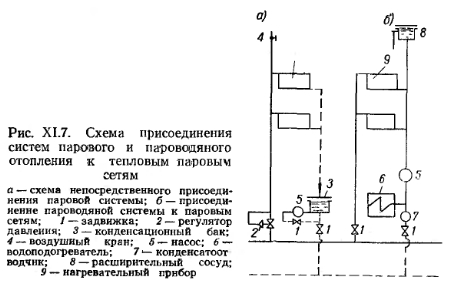

Схемы присоединения систем парового и пароводяного отопления к тепловым паровым сетям показаны ка рис. XI.7.

При непосредственном присоединении системы парового отопления к паровым сетям ТЭЦ (рис. Х1.7,а) конденсат из местной системы отопления собирается в конденсационном баке и насосом перекачивается в конденсатопроводтепловой сети. Пароводяные системы отопления можно присоединять к паровым теплосетям также по схеме, изображенной на рис. XI.7,б. Трубопроводы к калориферам систем вентиляции могут непосредственно присоединяться к водяным сетям по схеме, указанной на рис. XI.5,а.

Михайлов Федор Семенович ОТОПЛЕНИЕ И ОСНОВЫ ВЕНТИЛЯЦИИ - М.: Стройиздат, 1972.
