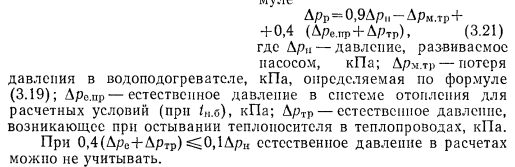

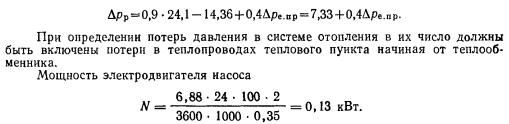

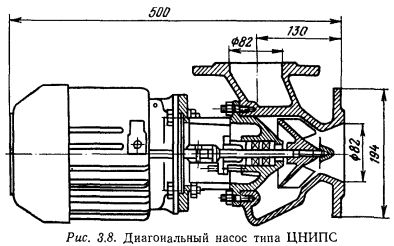

ЦИРКУЛЯЦИОННЫЕ НАСОСЫ И ДРУГОЕ ВСПОМОГАТЕЛЬНОЕ ОБОРУДОВАНИЕКак видно из схем узлов присоединения (см. рис. 3.3. и 3.5), для перемещения воды по теплопроводам системы отопления необходимо применять насосы, которые при соответствующей производительности должны создавать давление, достаточное для преодоления гидравлических сопротивлений системы отопления и водоподогревателя. ![]() Наиболее приемлемым для установки в домовых тепловых центрах является диагональный насос ЦНИПС-20 (рис. 3.8). Насос поставляется в комплекте с электродвигателем АОЛ Б 31-4 мощностью 0,27 кВт. Частота вращения электродвигателя — 1450 об/мин. Как видно из рис. 3.8, насос закрепляется непосредственно на теплопроводах, фундамента для его установки не требуется. Зависимость между производительностью и давлением, развиваемым насосом, видна из характеристики, представленной на рис. 3.9. Производительность насоса (м3/ч) определяют следующим об- ![]() ![]() По требуемой производительности насоса определяют развиваемое им давление, которое должно быть полностью использовано на преодоление сопротивлений системы отопления и оборудования теплового узла. Для полного использования давления, развиваемого насосом, его следует подобрать но расходу воды в системе до расчета системы отопления, а располагаемая разность давлений для расчета системы отопления определяется по формуле ![]() Из формулы (3.21) следует, что 10 % давления, развиваемого насосом, оставлено для преодоления не учтенных при расчете потерь. Обычно на обратном теплопроводе устанавливают два циркуляционных насоса, один из которых резервный. При остановке работающего и автоматическом включении резервного насоса задвижки, устанавливаемые перед каждым насосом и после него, находятся в открытом состоянии. Чтобы не происходило перетекания воды через бездействующий насос, за каждым насосом должны устанавливаться обратные клапаны. Мощность электродвигателя (кВт), потребная для обеспечения работы насоса, определяется по формуле ![]() Выпускавшийся до настоящего времени насос ЦНИГГС-20 с производства снимается. Взамен его следует использовать малошумный циркуляционный электронасос типа ЦВЦ, сконструированный для установки па трубах при помощи ниппельных или фланцевых соединений в зависимости от типоразмера. В системах отопления большой мощности могут применяться насосы типа ЦНШиК, для их установки необходимо строить отдельные фундаменты. ![]() Для постоянной очистки воды системы отопления от взвешенных в ней частиц перед насосом следует устанавливать грязевик (рис. 3.10), который должен подбираться таким образом, чтобы скорость воды в его поперечном сечении не превышала 0,05 м/с. При недостаточном давлении в тепловой сети для возможности наполнения теплопроводов системы отопления водой в начале отопительного периода и восполнения утечек воды в период эксплуатации в тепловом пункте устанавливают дополнительный нодииточ- ный электронасос. Определение размеров расширительного бака, который необходимо устанавливать в системе отопления в случае присоединения ее к тепловым сетям по независимой схеме, рассматривается ниже в гл. 5 и 6. Пример. Подобрать циркуляционный насос и определить потребную мощность электродвигателя н располагаемую разность давлений для гидравлического расчета теплопроводов системы отопления, рассмотренной в примере § 3.4. Решение. Исходя из решения предыдущего примера расход воды в системе отопления равен 6,88 т/ч или 6,88 м/ч. Он обеспечивается работой насоса ЦНИПС-20, который, как это следует из характеристики насоса (рис. 3.9), при таком расходе будет создавать давление 24,1 кПа. Кпд насоса при этом 35 %. Потеря давления в теплообменнике (см. пример из § 3.4) составляет 14.36 кПа. Следовательно, теплопроводы системы отопления должны быть рассчитаны на потерю давления в них: ![]() Электродвигатель, поставляемый вместе с насосом, вполне обеспечивает потребную мощность для циркуляции воды в системе. |
![]() |
