ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ СИСТЕМ ПАРОВОГО ОТОПЛЕНИЯ НИЗКОГО ДАВЛЕНИЯ

Пар, используемый для систем парового отопления низкого давления, поступает в распределительную гребенку 3 (см. рис. 12.1) теплового пункта обогреваемого здания, из которой направляется в отдельные ветки системы отопления.

Распределительная гребенка имеет штуцеры для присоединения паропроводов отдельных веток системы. На гребенке устанавливается манометр с сифонной трубкой и трехходовым краном, дающим возможность присоединения к нему контрольного манометра. На шкале манометра должен быть указатель максимально допустимого давления пара. Гребенка должна иметь дренажную трубку с конденсатоотводчиком для отвода образующегося попутного конденсата в конденсатный бак. На гребенке устанавливается предохранительный клапан для возможности сброса повышенного против нормы давления. Труба от предохранительного клапана выводится за пределы теплового пункта. Площадь сечения трубы должна быть не менее удвоенной площади сечения предохранительного клапана. Диаметр предохранительного клапана следует принимать по расчету в соответсвии с п. 8.16 СНиП II-35—76 (Котельные установки).

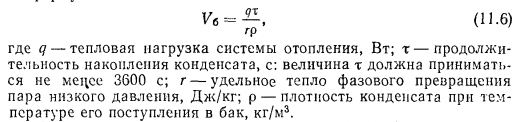

Для сбора конденсата при устройстве разомкнутых систем отопления в тепловом пункте устанавливают конденсатный бак, прямоугольный, закрытый. Бак должен иметь указатель уровня, водомерное стекло и круглый или прямоугольный лаз. К баку присоединяют трубы: питательную от насосов, спускную Dy25 и трубу, по которой поступает конденсат. Емкость бака (м3) определяют по формуле


Конденсатом должно заполняться не более 80 % объема бака. Давление паровой подушки в баке следует принимать равным 5...15 кПа.

Для возврата конденсата в котельную в тепловом пункте устанавливают центробежный или вихревой насос, производительность которого и давление принимаются в соответствии с возможностями котельной.

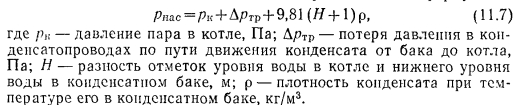

Если насос подает конденсат непосредственно в котел, то давление (Па), создаваемое им, должно определяться по формуле

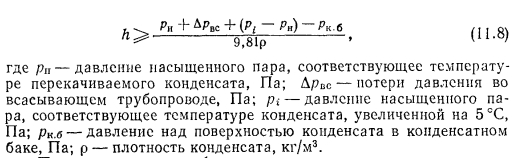

Для предупреждения возникновения кавитации в насосе, перекачивающем конденсат, разность высот (м) между нижним уровнем конденсата в баке и осью насоса должна определяться по формуле


Получение величины h с отрицательным знаком свидетельствует о том, что для нормальной работы насоса подпор не требуется.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
