ДОПУСТИМАЯ ТЕМПЕРАТУРА ВВОДИМОГО В ПОМЕЩЕНИЯ НАГРЕТОГО ВОЗДУХА, ОПРЕДЕЛЕНИЕ ЕГО МАССЫ И ТЕПЛОВОЙ МОЩНОСТИ УСТАНОВОК ВОЗДУШНОГО ОТОПЛЕНИЯ

Предельная температура воздуха, поступающего в помещения из систем воздушного отопления, зависит от того, насколько удалены места ввода воздуха от мест постоянного пребывания людей.

При постоянном или длительном (более двух часов) пребывании людей в помещениях с воздушным отоплением и при выпуске воздуха в верхнюю зону помещения (выше 4 м от пола при горизонтальных и наклонных струях и 6 м при струях, направленных вертикально вниз, воздух можно нагревать до 70 °С с тем, однако, условием, чтобы его температура на расстоянии 2 м от рабочих мест не превышала 40...45°С, а при длительном воздействии струи не должна быть более 25 °С. Эти требования не распространяются на воздушно-тепловые завесы, действие которых на человека кратковременно.

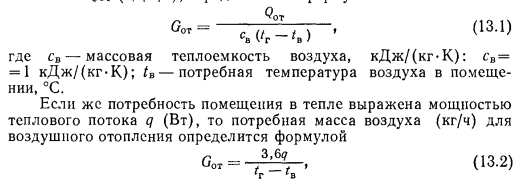

Если для воздушного отопления воздух будет подогреваться до температуры tT (°С), то масса воздуха G0T (кг/ч), которую необходимо ввести в помещение при потребном количестве тепла для отопления 5от (кДж/ч), определится по формуле

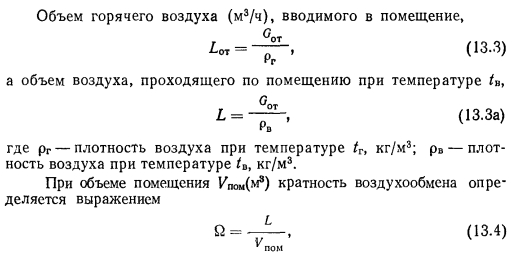

Одновременно с определением массы воздуха, потребной для воздушного отопления, находятся вентиляционные обмены и масса воздуха, которую требуется вводить в помещение для вентиляции.

Если масса воздуха, потребная для отопления, больше или равна массе воздуха, потребной для вентиляции (GoTGsem), то в качестве расчетных величин принимаются температура и масса отопительного воздуха. Система отопления принимается прямоточной или, если это допустимо, с частичной рециркуляцией.

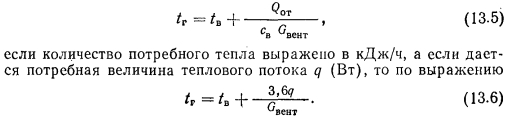

Если же масса вентиляционного воздуха больше массы воздуха, потребного для отопления (ОвентС0т), то в качестве расчетной принимается масса вентиляционного воздуха, система принимается прямоточной, а температура воздуха, вводимого в помещение, tv (°С), определяется выражением


В жилых помещениях масса воздуха, подаваемого системой воздушного отопления, определяется исходя из возмещения воздуха, удаляемого вытяжной вентиляцией в следующих количествах: при средней наружной температуре отопительного периода вытяжными вентиляционными системами должно удаляться из кухонь не менее 3 м3/ч на 1 м2 жилой площади квартиры, а в целом не менее 60 м3/ч, из раздельных санузлов по 25 м3/ч, а из объединенных.— 50 м3/ч;

при температуре наиболее холодной пятидневки из кухонь должно удаляться 3,75 м3/ч на 1 м2 жилой площади, но не менее 75 м3/ч; из объединенных санузлов 65 м3/ч и из раздельных по 30 м3/ч.

При выпуске приточного воздуха в жилые помещения на высоте до 3,5 м от уровня пола температура его не должна быть более 45 °С.

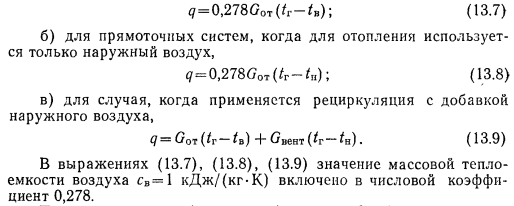

Потребную тепловую мощность (Вт) систем воздушного отопления определяют по следующим выражениям:

а) для случая работы системы на полную рециркуляцию


При исключении из формул коэффициента 0,278 расчет по этим формулам покажет часовой расход тепла в кДж/ч.

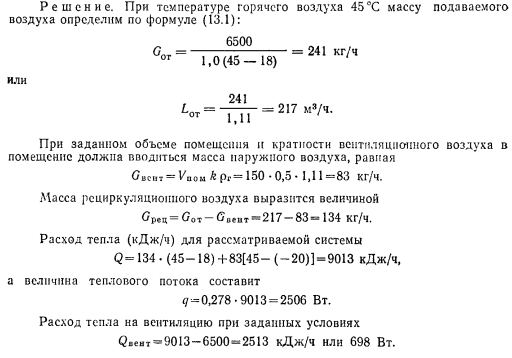

Пример. Определить массу воздуха, которую необходимо вводить в помещение при теплопотерях последнего 6500 кДж/ч, соответствующих температуре наиболее холодной пятидневки — 20 °С. Температура помещения 18 °С. Определить также общий расход тепла системой воздушного отопления, если для целей вентиляции необходима кратность воздухообмена 0,5 при объеме помещения 150 м3.


Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
