ДВУХТРУБНЫЕ СИСТЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ С ИСКУССТВЕННОЙ ЦИРКУЛЯЦИЕЙ ТЕПЛОНОСИТЕЛЯ

Основной нормативный документ — Строительные нормы и правила (СНиП) — рекомендует отдавать предпочтение однотрубным системам отопления. Эта рекомендация основывается на недостатках, присущих двухтрубным системам, которые по сравнению с однотрубными обладают меньшей тепловой и гидравлической устойчивостью и менее индустриальны.

Двухтрубные системы с нижней разводкой могут находить применение в зданиях с переменной этажностью при наличии в последних подвалов и отсутствии чердаков. Во всех случаях применения двухтрубных систем отопления в зданиях с числом этажей более двух требуются технико-экономические обоснования.

К применению рекомендуются системы с тупиковым движением теплоносителя при небольшом количестве стояков в отдельных ветках. Схемы с попутным движением воды следует применять лишь при невозможности увязки потерь давления в отдельных кольцах и ветках системы при тупиковой разводке. Такая рекомендация основывается на сложившемся мнении, что протяженность магистральных теплопроводов в системах с попутным движением воды оказывается всегда большей, чем в системах с тупиковой разводкой.

Это положение оказывается не всегда состоятельным и зависит в основном от принимаемой конструктивной схемы системы отопления. Бесспорным является то, что в системах с попутным движением воды благодаря одинаковой длине циркуляционных колец для всех стояков достигается хорошая увязка потерь давления.

Если для двухтрубных тупиковых систем отопления допускается невязка в потерях давления в параллельных участках до 15 %, то в двухтрубных системах с попутным движением теплоносителя эту невязку всегда можно довести до 5 %, хотя и для них величина невязки допускается также 15 Последует иметь в виду, что хорошая увязка потерь давления в отдельных циркуляционных кольцах при проектировании устраняет трудоемкую работу по регулированию систем при пуске их в эксплуатацию.

Системы отопления с попутным движением воды не всегда применимы в тех случаях, когда в зданиях приходится предусматривать отдельные системы или ветки систем для обогрева помещений, ориентированных основными ограждениями на различные стороны света и имеющих резко меняющиеся теплопотери в результате воздействия на них ветра, солнечной радиации и других факторов.

Максимальная протяженность теплопроводов циркуляционных колец систем отопления с искусственной циркуляцией теплоносителя, как правило, не должна превышать 200 м. При большей протяженности циркуляционных колец следует предусматривать устройство нескольких раздельных систем.

Циркуляционные кольца отопительных приборов первых этажей системы отопления с искусственной циркуляцией рассчитывают на падение давления

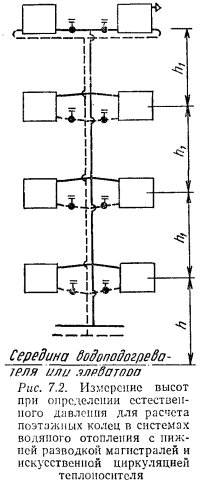

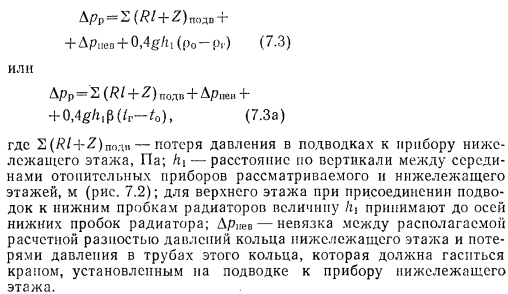

Теплопроводы, подводящие воду к отопительным приборам вышележащих этажей (так называемые поэтажные кольца), рассчитываются на потерю давления:


Ориентировочно удельные потери на трение в трубах определяются так же, как и для систем с естественной циркуляцией по формуле (4.9).


При гидравлическом расчете теплопроводов по характеристикам сопротивления, пользуясь величиной и зная массу теплоносителя, которая должна быть пропущена по участку, находят характеристику сопротивления 1 м трубы по выражению и по ее значению, пользуясь приложением VII или VIII, определяют диаметр теплопровода участка.

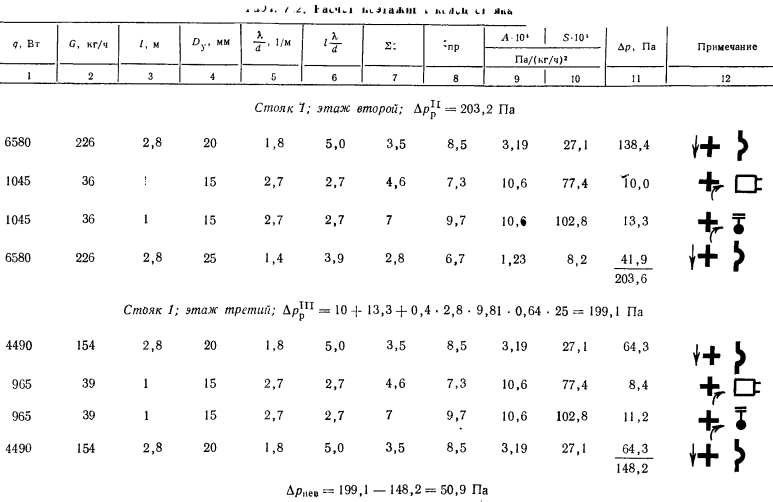

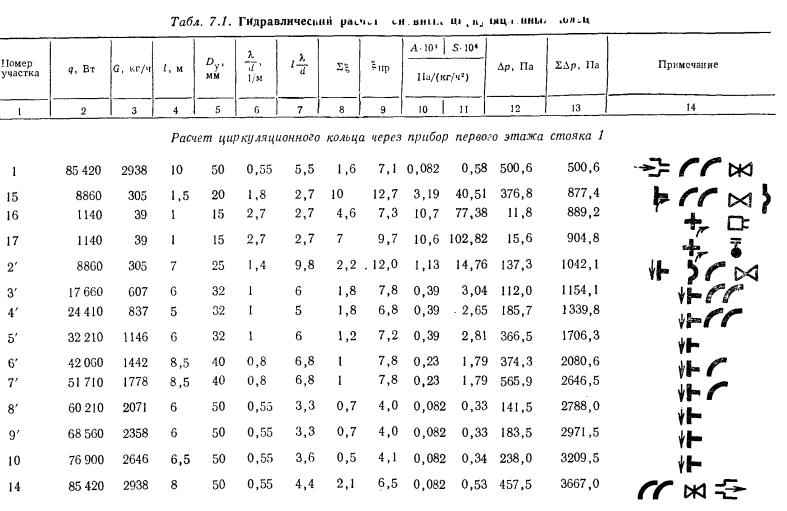

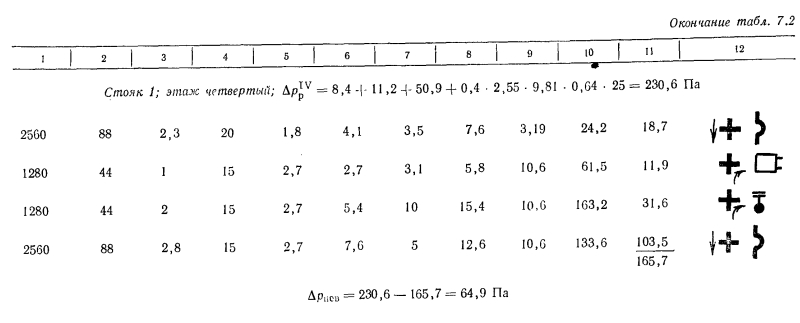

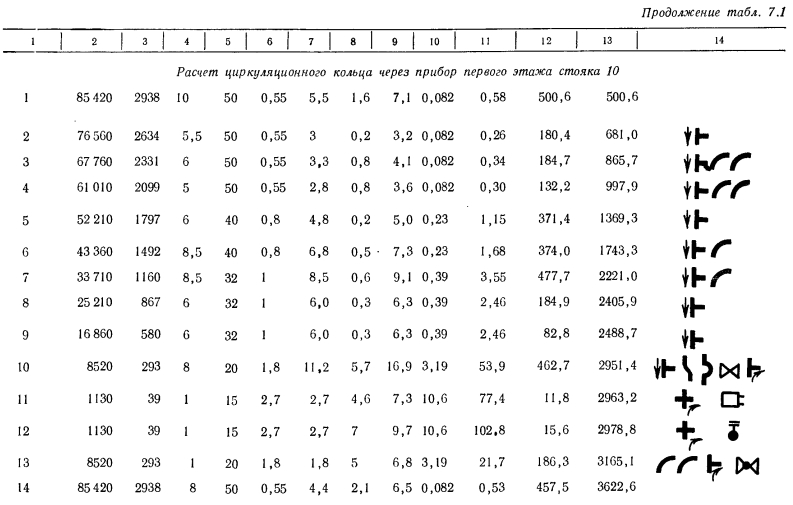

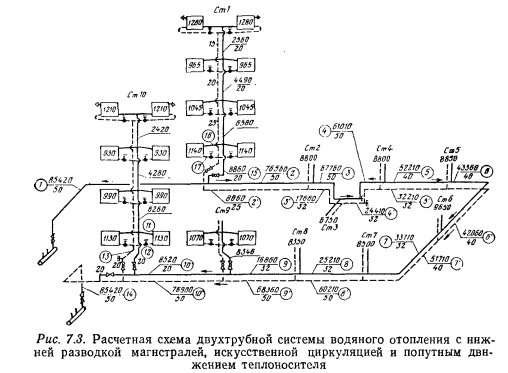

Методы гидравлического расчета теплопроводов систем с тупиковым движением и искусственной циркуляцией теплоносителя ничем не отличаются от методов, применяемых при расчете систем отопления с естественной циркуляцией при верхней или нижней разводке магистральных теплопроводов — приходится оперировать лишь большими величинами располагаемых разностей давлений и учитывать разность естественных давлений в размере 40...50 %. Гидравлический расчет систем с попутным движением теплоносителя отличается некоторой спецификой, которую рассмотрим на примере.





Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
