ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТЕПЛОПРОВОДОВ СПОСОБОМ ДИНАМИЧЕСКИХ ДАВЛЕНИЙ

Гидравлический расчет теплопроводов способом удельных потерь на трение хотя и раскрывает полностью физическую картину распределения гидравлических потерь в теплопроводах, но является достаточно трудоемким и кропотливым. Применение этого способа оправдывается в том случае, когда доли потерь на трение и в местных сопротивлениях примерно равны.

В ряде случаев более рациональным является расчет теплопроводов способом динамических давлений. Его сущность заключается в том, что потери давления по длине теплопроводов, т. е. потери на трение, заменяют равноценными им потерями в местных сопротивлениях. Это положение можно выразить уравнением Rl = Z3aм или

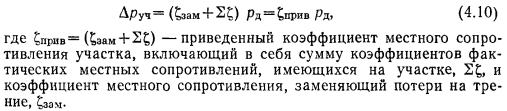

При такой замене потеря давления на расчетном участке определится уравнением


Некоторым недостатком этого способа является принятие коэффициента гидравлического трения к постоянным относительно скорости теплоносителя, независимо от того, что в системе водяного отопления скорости теплоносителя лежат в зоне переменных по числу Re значений коэффициентов гидравлического трения. Однако такое допущение оправдывается значительным упрощением расчетов, которые не выходят за пределы точности, допускаемой в инженерной практике.

Для определения величины зам рекомендуется пользоваться значениями, приведенными в приложениях VII и VIII.

Таблицы для расчета теплопроводов способом динамических давлений отличаются от приведенных в приложении IX. Значения рд для труб различных диаметров и соответствующих расходов следует определять по таблицам, приведенным в дополнительной литературе. Пользуясь таблицами, можно решать и обратную задачу: по рд и расходу определять диаметры теплопроводов участка.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
