ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТЕПЛОПРОВОДОВ СПОСОБОМ ПЕРЕМЕЩЕНИЯ ЕДИНИЦЫ РАСХОДА

Рассмотренные выше способы гидравлического расчета теплопроводов применимы для случаев, когда по заданным расходам и располагаемой разности давлений требуется определить диаметр теплопроводов на отдельных участках. Такие задачи рассматриваются при решении вопросов нового строительства. Однако в практике иногда требуется определение расходов на отдельных участках существующей сети при возможных изменениях ее путем дросселирования или полного выключения отдельных участков или абонентов.

Задачи подобного рода хорошо решаются способом перемещения единицы расхода, предложенного П. Н. Каменевым.

При этом должны быть известны диаметры участков рассматриваемой сети теплопроводов и приведенные длины участков.

В качестве единицы расхода может быть принята любая масса воды. Для удобства расчетов единицу расхода следует принимать такой, при пропуске которой по трубопроводу получались бы небольшие удельные потери на трение. Обычно для труб от Dy15 до 40 в качестве единицы расхода принимается G = 100 кг/ч, а для труб 50 и более — G = 100 т/ч. Значение удельных потерь на трение в зависимости от выбранной единицы расхода можно найти в обычных расчетных таблицах (приложение IX).

Суть способа заключается в том, что на основании неоспоримого положения о равенстве потерь давления в параллельных участках теплопровода определяются величины расхода жидкости, проходящей по этим участкам.

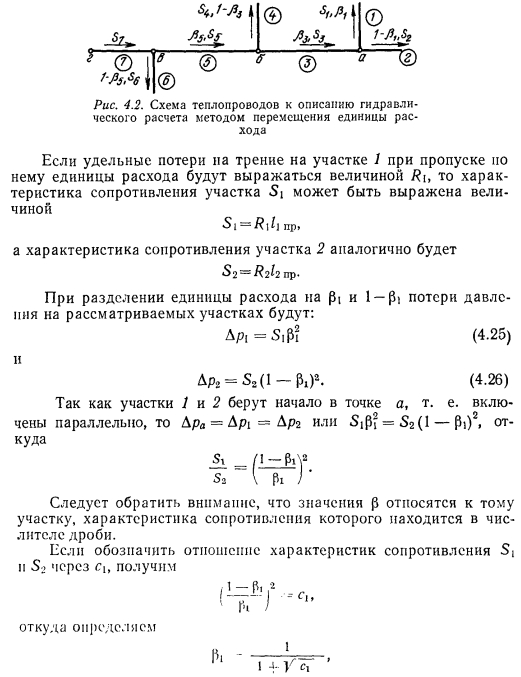

Рассмотрим сеть теплопроводов, представленную на рис. 4.2. При подходе единицы расхода к узлу а этот расход распределится таким образом



Аналогичным образом решается вопрос относительно разделения единицы расхода в точке в на Ps и 1 — Ps и затем определяется давление в точке г. Так же производится определение соответствующих коэффициентов р и для сетей с большим количеством ответвлений.

Расход жидкости, имеющий место в начальном участке сети 7, распределяется по всем ее участкам пропорционально найденным коэффициентам р.

Кроме вспомогательных таблиц, составленных для различных способов гидравлического расчета теплопроводов и облегчающих их проведение, в технической литературе можно встретить номограммы, предназначенные для этой же цели. Расчет теплопроводов систем отопления производится и на электронно-вычислительных машинах, что широко практикуется в проектных организациях. Однако правильное использование ЭВМ в проектной практике требует знания физических процессов, происходящих в системах отопления. Эти процессы рассматриваются в последующих главах пособия.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
