ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТЕПЛОПРОВОДОВ ПО ХАРАКТЕРИСТИКАМ СОПРОТИВЛЕНИЯ

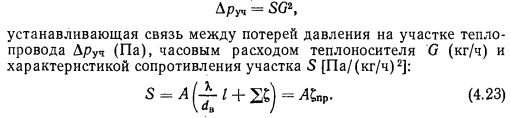

Основной формулой для проведения гидравлического расчета теплопроводов по характеристикам сопротивления является формула (4.16)


Выражение, заключенное в скобки в формуле (4.23), есть не что иное, как приведенный коэффициент местного сопротивления участка ?ПР, определение которого требуется при проведении расчетов теплопроводов способом динамических давлений [см. формулу (4.10)].

Предварительное определение диаметров теплопроводов на отдельных участках систем отопления можно производить с учетом допустимой скорости движения теплоносителя или по характеристике сопротивления участка.

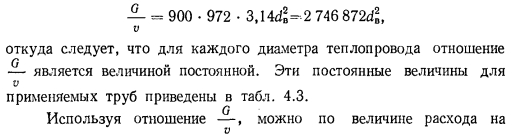

Рассмотрим первый случай. Если в выражении (4.14) для температуры 80° С, являющейся средней температурой при расчетных условиях, принять величину р = 972 кг/м3, то его можно привести к виду


Используя отношение, можно по величине расхода на участке заданного диаметра находить скорость теплоносителя, а при гидравлическом расчете теплопроводов по расходу н принимаемой скорости определять предварительно диаметр теплопровода.

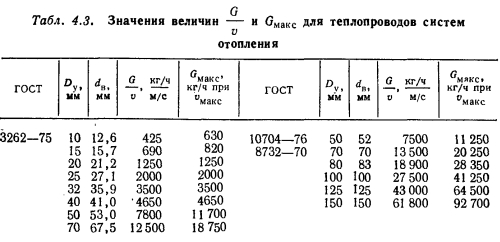

В табл. 4.3 даны и максимально допустимые расходы теплоносителя по трубам, вычисленные исходя из предельных скоростей, устанавливаемых СНиП 11-33—75, с помощью которых также можно предварительно определять диаметр теплопроводов.

Во втором случае при известной разности давлений для расчета системы Аррасч находят Rcр но формуле (4.9) и определяют характеристику сопротивления участка, пользуясь выражением



По найденному значению 5уд, используя приложения VII и VIII, в которых даны характеристики сопротивления 1 м трубопровода для каждого диаметра, выбирают соответствующий диаметр теплопровода участка.

Принятые диаметры труб дают возможность подсчитать приведенный коэффициент местного сопротивления для каждого участка, умножение которого на соответствующую величину удельного динамического давления позволяет получить характеристики сопротивления участков. По известным характеристикам сопротивления участков и расходам теплоносителя определяются потери давления на участках.

Если система отопления монтируется из унифицированных узлов, как это имеет место при монтаже однотрубных систем с П-образными стояками, то характеристики сопротивления отдельных узлов могут быть определены заранее и гидравлический расчет системы с применением описанного способа упрощается и оказывается весьма удобным.

При отсутствии данных о характеристиках сопротивления отдельных узлов их можно найти, пользуясь приложениями VII и VIII, в которых приведены характеристики сопротивления отдельных местных сопротивлений и труб. При этом следует помнить, что характеристики сопротивления последовательно расположенных на участке местных сопротивлений или местных сопротивлений, заменяющих потери по длине, суммируются.

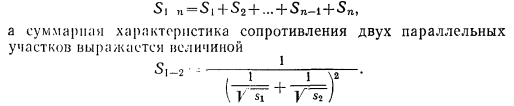

При расчете последовательно соединяемых участков системы отопления общая характеристика сопротивления их всегда будет равна сумме характеристик сопротивлений отдельных участков Si n = S1 + S2 +... + Sn-i + Sn,

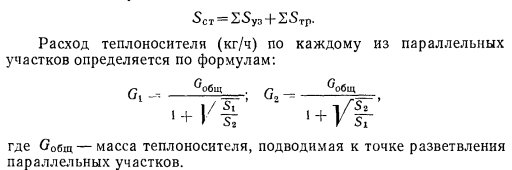

Для нахождения характеристики сопротивления стояка в целом суммируются характеристики сопротивления узлов и характеристики сопротивления прямых участков труб, соединенных последовательно с узлами:


Гидравлический расчет теплопроводов систем отопления по характеристикам сопротивления в настоящее время получил большое распространение вследствие своей простоты, а также потому, что для его проведения требуется малое количество вспомогательных материалов. Применение этого способа расчета показано при рассмотрении примеров гидравлического расчета теплопроводов различных систем отопления,

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
