ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТЕПЛОПРОВОДОВ СИСТЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ с ЕСТЕСТВЕННОЙ ЦИРКУЛЯЦИЕЙ, НИЖНЕЙ РАЗВОДКОЙ И ТУПИКОВЫМ ДВИЖЕНИЕМ ТЕПЛОНОСИТЕЛЯ В МАГИСТРАЛЯХ

Система отопления с нижней, разводкой применяется в тех случаях, когда здания имеют бесчердачные покрытия или подвал, проходящий под всем зданием и дающий возможность прокладывать магистральные теплопроводы без дополнительных затрат на сооружение подпольных каналов.

Системы отопления с нижней разводкой обладают следующими положительными качествами: монтаж и пуск системы может производиться по-этажно по мере возведения здания; уменьшаются потери тепла подающими магистралями; по сравнению с системами с верхней разводкой эти системы имеют большую гидравлическую устойчивость.

Недостатками таких систем следует считать: необходимость устройства специальной воздушной линии для удаления воздуха из системы в период ее пуска и эксплуатации (воздушную линию прокладывают под потолком верхнего этажа здания); устанавливаемые вместо воздушной линии воздуховыпускные краны на каждом из приборов верхнего этажа требуют периодической проверки путем обхода всех помещений; для присоединения расширительного бака нужна прокладка отдельного стояка.

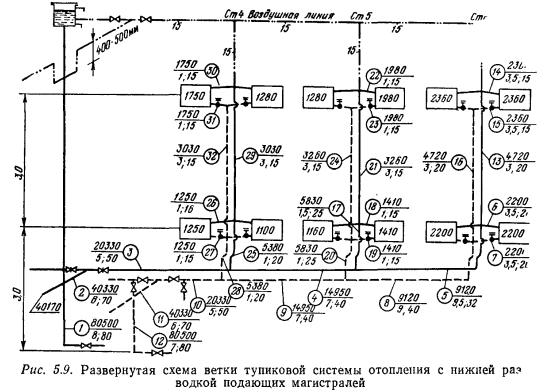

Гидравлический расчет теплопроводов системы производят обычно способом удельных потерь на трение. Этот расчет иллюстрируется примером, для которого взята ветка рассмотренной в § 5.3 системы с теми же параметрами воды и тепловыми нагрузками, но с изменениями в схеме разводки теплопроводов (рис. 5.9).

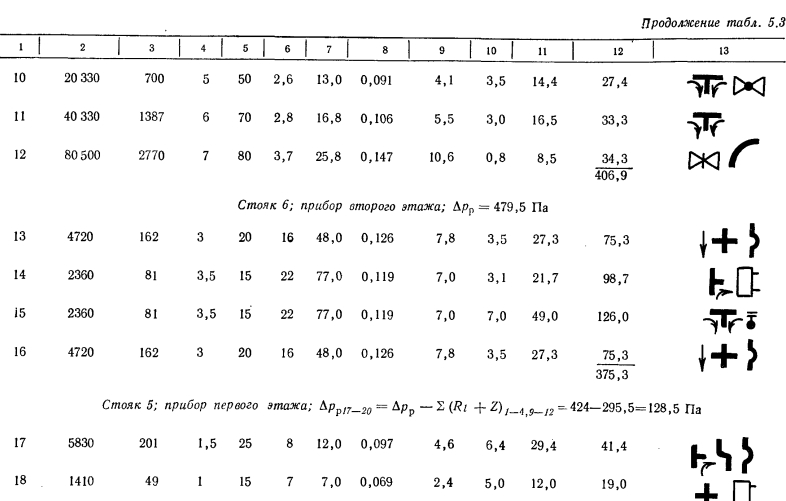

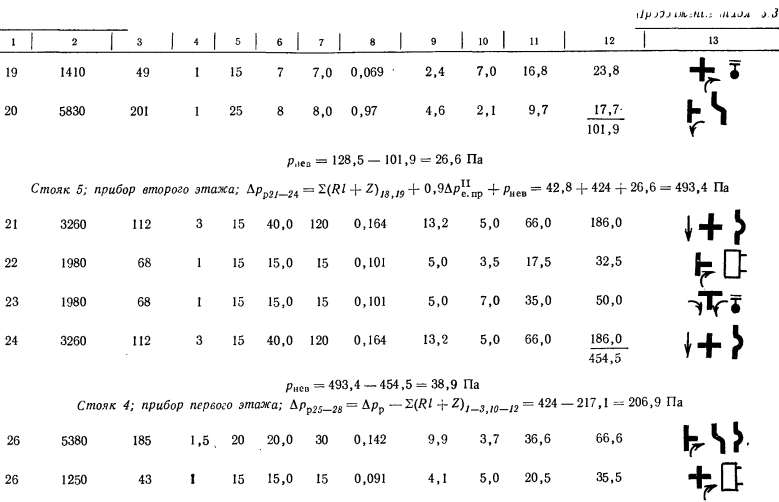

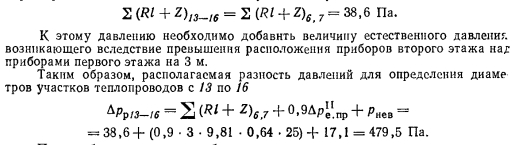

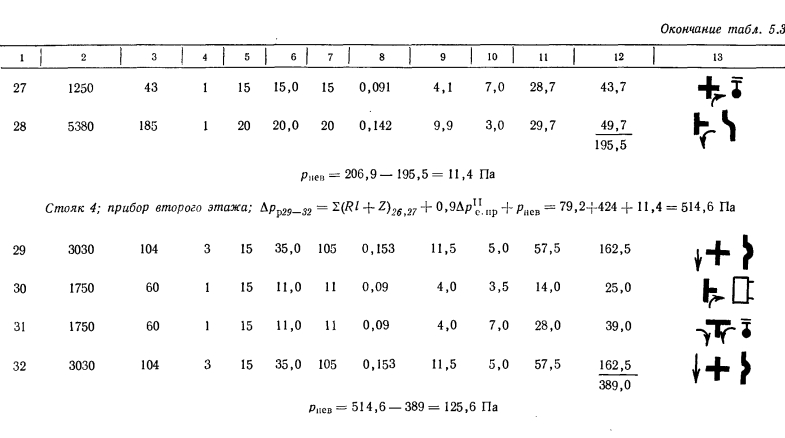

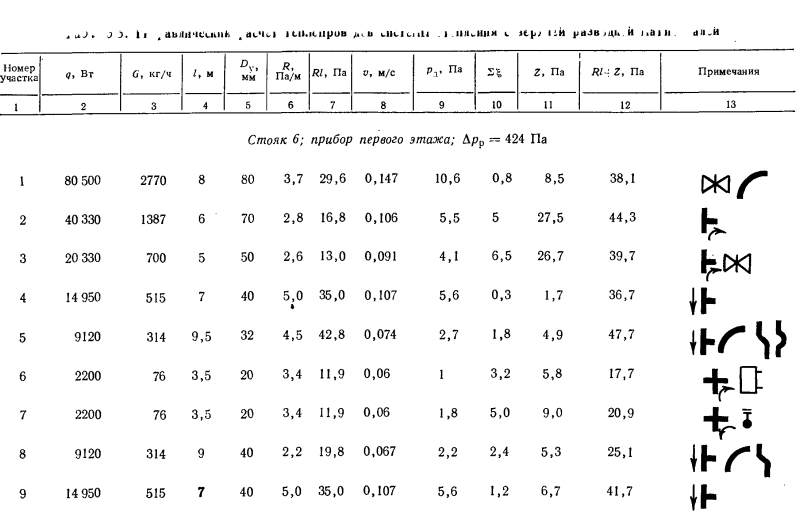

Расчет теплопроводов стояков 4 и 5 проводится в такой же последовательности: вначале считаются участки, подводящие воду к приборам первого этажа, а затем к приборам второго этажа с учетом соответствующих невязок и величины естественного давления для второго этажа. Все данные по определению расчетной разности давлений и подбору соответствующих участков приведены в табл. 5.3.

На рис. 5.9 показана воздушная линия, которую следует прокладывать строго горизонтально и соединять с трубой, идущей к расширительному баку. Место присоединения воздушной трубы к расширительной трубе бака должно быть ниже расположения воздушной трубы на 400...500 мм. Образующаяся петля необходима для обеспечения заполнения воздушной трубы воздухом и предотвращения тем самым нежелательной циркуляции воды между стояками по воздушной линии.

Из приведенных расчетов теплопроводов систем отопления с естественной циркуляцией, верхней или нижней разводкой и тупиковым движением воды в магистральных теплопроводах видно, что при расчете циркуляционных колец приборов, установленных на ближних стояках, получаются такие расчетные разности давлений, которые затруднительно погасить имеющимся сортаментом труб и приходится избытки давления гасить кранами двойной регулировки.

В рассмотренных примерах § 5.3 и 5.4 отдельные ветки системы короткие и имеют малое количество стояков при сравнительно небольшой нагрузке. При длинных ветках и большем количестве стояков этот недостаток систем с тупиковым движением воды проявляется более резко. Поэтому, проектируя эти системы с естественной, а тем более с искусственной циркуляцией, следует избегать длинных веток с большим количеством стояков и распределять потери давления в ветках таким образом, чтобы гасить большую часть располагаемой разности давлений на начальных участках магистралей.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
