ГОРИЗОНТАЛЬНЫЕ ОДНОТРУБНЫЕ СИСТЕМЫ ОТОПЛЕНИЯ

В промышленных и общественных зданиях, гостиницах, а иногда и в жилых домах находят применение однотрубные горизонтальные системы отопления, принципиальные схемы и краткое описание которых приведены на рис. 1.5.

Достоинством горизонтальных однотрубных систем сравнительно с вертикальными следует считать простоту монтажа и меньшую стоимость. Недостатками являются: необходимость установки компенсирующих устройств при большой протяженности отдельных горизонтальных веток, перерасход отопительных приборов из-за подачи в некоторых системах теплоносителя в приборы по схеме снизу вниз и усложнение эксплуатации при установке воздушных кранов на каждом отопительном приборе. В проточных системах и ряде случаев отсутствует возможность регулирования теплоотдачи отдельных отопительных приборов.

Длину прямых участков поэтажных веток рекомендуется принимать не более 12 м. При большей длине необходимо предусматривать установку компенсаторов тепловых удлинений.

Циркуляционное кольцо в горизонтальных системах отопления включает в себя участок вертикального подающего стояка от нагревателя до любой из горизонтальных веток системы, горизонтальный разводящий теплопровод и участок обратного стояка от этого горизонтального теплопровода до нагревателя.

Считается, что в вертикальных стояках, по которым подводится теплоноситель к отдельным горизонтальным веткам системы и отводится от них, температура теплоносителя не изменяется (остывание воды в этих участках не учитывается) и соответствует параметрам системы /г и t0.

При расчете горизонтальных однотрубных систем отопления с естественной циркуляцией величину разности естественных давлений (Па), возникающей в циркуляционных кольцах отдельных веток системы, следует определять по формулам:

для циркуляционного кольца горизонтальных теплопроводов первого этажа

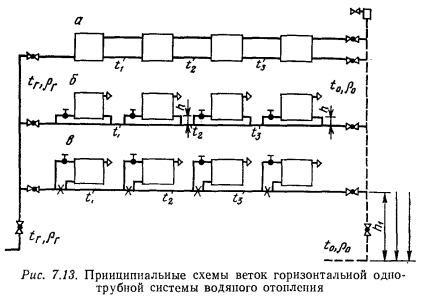

В формулах (7.7) и (7.7а) h.i и h2 — высоты от середины нагревателя или от условного уровня (обычно от оси обратного магистрального теплопровода) до горизонтальных веток соответствующего этажа (рис. 7.13).

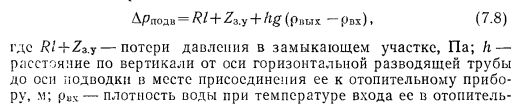

В горизонтальной системе отопления с замыкающими участками (рис. 7.13,6) подводки к отопительным приборам должны рассчитываться на разность давлений


Для определения потребной греющей площади отопительных приборов температуру воды на участке между отопительными при борами или замыкающими участками горизонтальных разводящих труб (tu t2 и т. д.) определяют по формулам (6.4), (6.4 а, б, в}


Гидравлический расчет горизонтальных однотрубных систем отопления производится аналогично расчету вертикальных двухтрубных систем с нижней разводкой. Сначала рассчитывается циркуляционное кольцо приборов горизонтальной ветки первого этажа, а затем — часть стояков и горизонтальные ветки приборов каждого из вышележащих этажей (поэтажные кольца). Определение расчетного перепада давлений для циркуляционного кольца приборов первого этажа при искусственной циркуляции следует производить по формулам (7.2) или (7.2а), а для приборов горизонтальных веток вышележащих этажей по формулам (7.3) или (7.3а).

При расчете циркуляционных колец горизонтальных однотрубных систем необходимо предварительно определять потребную греющую площадь отопительных приборов, так как расчетная длина участков в горизонтальных ветках зависит от длины отопительных приборов.

Необходимость предварительного определения длины отопительных приборов исключается при устройстве горизонтальной системы с редукционными вставками, которая предложена А. В. Мазо.

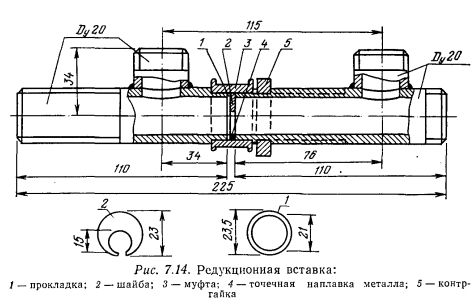

Эта система характеризуется тем, что роль замыкающего участка выполняет редукционная вставка постоянной длины с установленной в ней эксцентричной шайбой (рис. 7.14), благодаря которой обеспечивается постоянный коэффициент затекания в однотипные отопительные приборы. Редукционная вставка и подводки к отопительным приборам выполняются из труб Dy20 вне зависимости от типа приборов. Такая система, помимо чугунных радиаторов, допускает применение любых отопительных приборов с односторонним расположением присоединительных патрубков. Движение теплоносителя по схеме сверху вниз увеличивает их теплоотдачу. Недостатком, как и в других горизонтальных системах отопления, является необходимость установки кранов для выпуска воздуха из каждого прибора. Необходимые для расчета горизонтальных веток систем с редукционными вставками характеристики сопротивления узлов отопительных приборов различных типов и коэффициентов затекания приведены в приложении XVI.

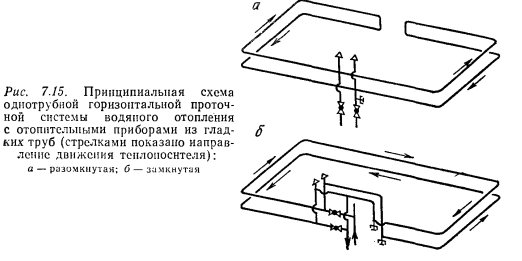

При применении в горизонтальных системах в качестве отопительных приборов гладких труб схема систем становится весьма простой (рис. 7.15), удобной для монтажа и сравнительно дешевой.


Необходимость использования стальных труб больших диаметров вместо чугунных радиаторов для обеспечения потребной греющей площади и некрасивый внешний вид являются недостатками вышеуказанной системы. Число труб в отдельных ветках таких систем должно быть кратно двум, а поэтажные кольца следует присоединять к стоякам так, чтобы движение воды в каждой паре труб было противоточным.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
