ИСПЫТАНИЕ, ПУСКОВОЕ И ЭКСПЛУАТАЦИОННОЕ РЕГУЛИРОВАНИЕ СИСТЕМ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ

Смонтированная система отопления должна быть налажена, испытана и доведена до такого состояния, чтобы все технические показатели ее соответствовали проектным.

Прием систем отопления производится в три этапа: наружный осмотр, гидравлические испытания и испытания на тепловой эффект.

При наружном осмотре проверяется соответствие выполненных работ утвержденному проекту, правильность сборки и прочность крепления труб и отопительных приборов, установки арматуры, предохранительных устройств, контрольно-измерительных приборов, расположения спускных и воздушных кранов, соблюдение уклонов, отсутствие течи и др.

Гидравлическое испытание водоподогревателей тепловых пунктов должно производиться при давлении, равном 1,25 рабочего давления плюс 0,3 МПа. Гидравлическое испытание необходимо производить отдельно для нагреваемой и нагревающей частей. Испытательное давление должно выдерживаться в течение 5 мин, после чего оно понижается до максимального рабочего давления, которое поддерживается в течение всего времени, необходимого для осмотра водоподогревателя.

Гидравлическое испытание систем водяного отопления производят давлением, равным 1,25 рабочего давления и составляющим не менее 0,2 МПа в самой низкой точке системы. При гидравлических испытаниях системы котлы и расширительный бак должны быть отключены от системы.

Системы парового отопления низкого давления (до 0,07 МПа) испытывают гидравлическим давлением, равным 0,25 МПа в нижней точке системы, а системы парового отопления высокого давления (более 0,07 МПа) — гидравлическим давлением, равным рабочему давлению плюс 0,1 МПа, но не менее 0,3 МПа в верхней точке системы.

Паровые и водяные системы считаются выдержавшими испытание, если в течение 5 мин нахождения их под испытательным давлением падение давления не превышает 0,02 МПа при гидравлическом испытании и 0,01 МПа при пневматическом, а в сварных швах, трубах и корпусах арматуры не обнаружено течи.

Системы отопления с бетонными греющими панелями испытываются давлением 1,0 МПа в течение 15 мин. Падение давления за это время допускается не более 0,01 МПа.

Исправное и эффективное действие тепловых узлов систем, присоединяемых к тепловым сетям, определяется в результате их непрерывной работы в течение 48 ч, причем каждый из агрегатов теплового пункта должен проработать не менее 7 ч.

Тепловые испытания систем отопления должны производиться при температуре воды в подающих магистралях не менее 60° С, если они производятся при наружных температурах выше 0° С. При осуществлении испытаний в зимнее время температура теплоносителя должна соответствовать температуре наружного воздуха, но быть не менее 50 °С при циркуляционном давлении, соответствующем проектному. Дефекты, выявленные при тепловых испытаниях, должны быть устранены регулировочными кранами, установленными у приборов, или другими методами в зависимости от причин, их вызывающих. Тепловые испытания систем отопления должны производиться в течение 7 ч.

Отклонения температуры воздуха в отапливаемых помещениях от предусмотренных в проекте не должны превышать для производственных зданий ±2°, для жилых и общественных зданий +2°, — 1° С. В помещениях с постоянным температурным режимом, оборудованных приборами автоматики, отклонения температуры не должны превышать 1°. Температура воздуха замеряется на высоте 1,5 м от пола и на расстоянии 1 м от наружной стены.

При сдаче систем представляется комплект рабочих чертежей с отметками о внесенных в них изменениях, все акты приемки скрытых работ, паспорта оборудования, акты о гидравлических испытаниях систем и оборудования тепловых пунктов и акты теплового испытания систем.

Все обнаруженные недостатки должны устраняться монтажной организацией в установленные сроки.


Основным требованием, предъявляемым к системам отопления в период их эксплуатации, является необходимость поддержания постоянной температуры воздуха в отапливаемых помещениях при любых режимах работы системы. Для соблюдения этого требования прибегают к регулированию систем, выражающемуся в подаче к отопительным приборам потребных количеств тепла при соответствующих наружных температурах.

Регулирование может быть центральным и местным.

Под центральным регулированием понимается изменение теплоотдачи отопительных приборов в соответствии с потребностью отапливаемых помещений: Такое регулирование осуществляется изменением температуры теплоносителя в тепловом центре системы теплоснабжения и называется центральным качественным. Качественное регулирование производится по специальным графикам отпуска тепла потребителям, особенность составления которых подробно рассматривается в курсе «Теплоснабжение».

График центрального качественного регулирования представлен на рис. 15.1. По этому графику определяют температуры горячей и обратной воды, которые должны поддерживаться в системе отопления при соответствующих наружных температурах. График, приведенный на рис. 15.1, составлен для расчетной наружной температуры — 25 °С.

В тех случаях, когда в тепловом центре вырабатывается тепло для удовлетворения потребностей не только отопления, но и вентиляции, горячего водоснабжения и технологических потребностей и каждый из этих потребителей требует своих особенностей регулирования, то график центрального регулирования несколько видоизменяется и должен дополняться местным регулированием, специфичным для каждого потребителя тепла.

Помимо регулирования качества, т. е. температуры теплоносителя, может осуществляться и количественное регулирование путем изменения расхода теплоносителя.

При применении качественного и количественного регулирования совместно получают смешанное регулирование.

Местное (индивидуальное) регулирование осуществляется вручную кранами, устанавливаемыми у приборов, или специальными автоматическими устройствами.

Необходимость местного регулирования, помимо причин, изложенных выше, вызывается дополнительными бытовыми тепловыделениями, инсоляцией, различной тепловой инерцией помещений, желаниями абонента и другими факторами.

Следует иметь в виду, что любой метод регулирования зависит от инерционности как системы отопления, так и обогреваемого помещения, благодаря чему результат регулирования всегда отстает по времени.

В течение всего отопительного сезона необходимо производить мелкий текущий ремонт систем отопления (исправление изоляции, подкрашивание труб и приборов, устранение мелких течей, ревизия регулирующих кранов и др.).

После окончания отопительного сезона устраняются все обнаруженные крупные неисправности, просматривается запорная арматура, система промывается и оставляется заполненной водой до начала следующего отопительного сезона. Это необходимо делать для предотвращения коррозии внутренних поверхностей труб. Вода, оставляемая в системе на летний период, должна быть прогрета до 95 °С для удаления из системы воздуха.

Перед началом отопительного сезона необходимо провести пробный нагрев системы для выявления мелких дефектов. После их устранения начинают нормальную эксплуатацию системы.

При внимательном уходе и своевременных ремонтах системы водяного отопления могут работать 50 и более лет. Срок службы паровых систем до 25 лет.

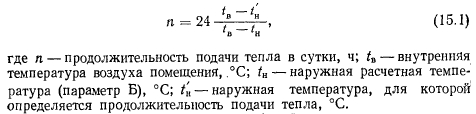

При эксплуатации систем парового отопления количество тепла, подаваемого в единицу времени, вследствие стабильности давления пара является постоянным, рассчитанным на удовлетворение потребностей в тепле при расчетных условиях. В условиях же, отличных от расчетных, для предупреждения перегрева помещений прибегают к регулированию «пропусками». При таком регулировании пар в отопительные приборы подается периодически, но с таким расчетом, чтобы суточное количество тепла, подаваемого в помещения, соответствовало потребному для данных условий. Необходимая продолжительность подачи тепла потребителям определяется в этих случаях по формуле:


В целях снижения резких колебаний температуры между периодом натопа и охлаждения помещений подача пара может производиться в несколько приемов при сохранении потребного времени работы системы п (ч).

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
