МАЛЫЕ ЦИРКУЛЯЦИОННЫЕ КОЛЬЦА ОДНОТРУБНЫХ СИСТЕМ ОТОПЛЕНИЯ, ЕСТЕСТВЕННОЕ ДАВЛЕНИЕ, ВОЗНИКАЮЩЕЕ В НИХ, И РАСПРЕДЕЛЕНИЕ РАСХОДОВ ТЕПЛОНОСИТЕЛЯ

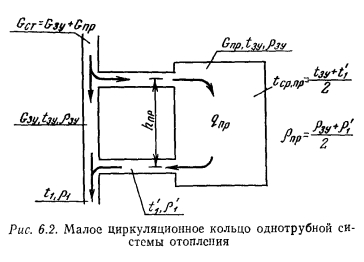

Малыми циркуляционными кольцами в однотрубных системах отопления называют радиаторные узлы, в которые входят замыкающий участок, подводки к отопительному прибору и сам прибор. Такой радиаторный узел с односторонним присоединением прибора изображен на рис. 6.2.


Для решения вопроса о распределении проходящей по стояку воды между замыкающим участком и отопительным прибором рассмотрим, что происходит в этом узле системы. Будем считать, что в отопительный прибор поступает Gnp, а в замыкающий участок — Gay = GCT— Gnp воды (кг/ч).

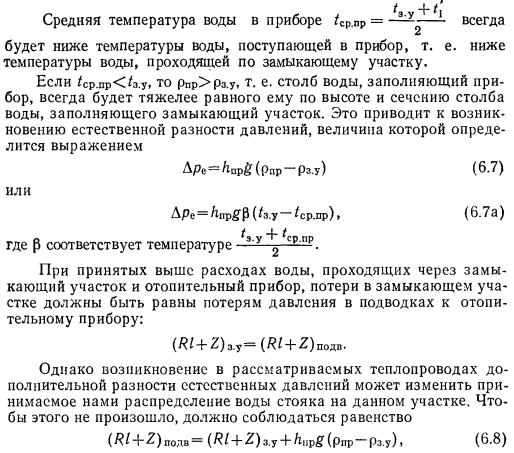

Вода, поступившая в отопительный прибор с температурой t3у, т. е. с такою же температурой, как и в замыкающем участке, отдает воздуху помещения через стенки прибора количество тепла, равное qnp, н охлаждается при этом до температуры t.


Если при определении диаметров теплопроводов замыкающего участка и подводок руководствоваться уравнением (6.8), то это может привести к получению самых разнообразных комбинаций диаметров труб радиаторного узла, что усложняет монтажные работы и увеличивает их стоимость. В целях повышения индустриальности монтажа систем отопления радиаторные узлы однотрубных систем отопления собирают из труб определенных комбинаций диаметров. Этим заранее предопределяется и распределение воды в радиаторном узле. Подробнее этот вопрос рассмотрен в § 6.4.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
