МЕТОД ПОДБОРА СКОРОСТНЫХ ВОДОВОДЯНЫХ ПОДОГРЕВАТЕЛЕЙ

Требуемая поверхность нагрева скоростных водоводяных подогревателей определяется из условия, что греющая высокотемпературная вода пропускается по трубкам, а подогреваемая вода системы отопления — по межтрубному пространству.

Для удобства дальнейших расчетов учтем, что плотность воды в системе отопления близка к 1000 кг/м3 или 1 т/м3, а это значит, что выражение расхода воды в т/ч равнозначно выражению расхода в м3/ч.

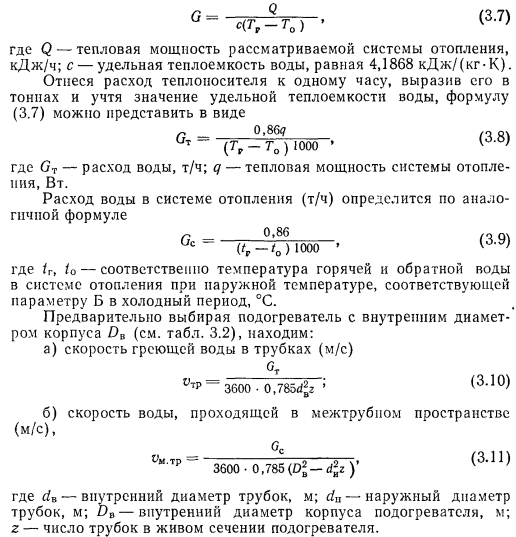

Потребную массу греющей воды (кг/с) можно определить по формуле


Для выравнивания скоростей теплоносителей как в трубках, так и в межтрубном пространстве, что приводит к увеличению коэффициента теплопередачи, меньшее количество воды следует пропускать по меньшему сечению, т. е. греющую воду следует пропускать по трубкам.

Коэффициент теплоотдачи (Вт/(м2-К) от греющей воды к стенкам трубок и от наружной поверхности трубок к нагреваемой воде следует определять по формуле

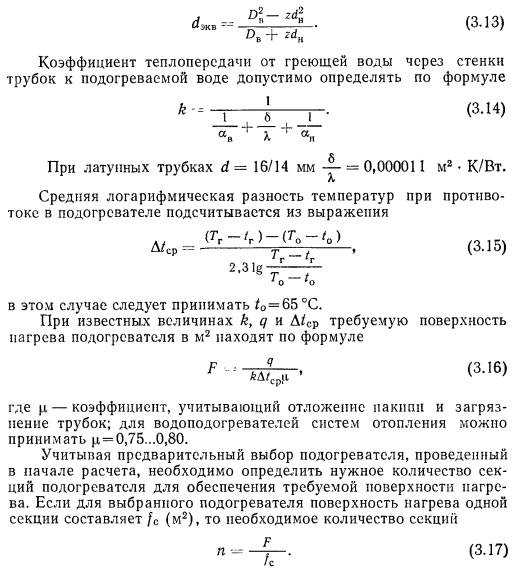

При определении коэффициента теплопередачи от греющей воды к стенкам трубок вместо t, v и d необходимо подставить среднюю температуру греющей воды Гср=0,5 (Tv+T0) (°С), скорость движения этой воды атр (м/с) и значение внутреннего диаметра трубок dB (м), а при определении коэффициента теплоотдачи. от трубок к подогреваемой воде, движущейся в межтрубном пространстве, соответственно d3KB — эквивалентный диаметр межтрубного пространства, который определяют из выражения

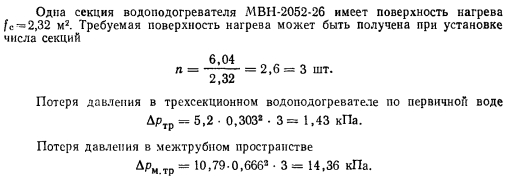

При несоответствии ранее принятого подогревателя получающимся результатам следует принять иной подогреватель и прокорректировать расчеты по новым данным.

Потери давления в подогревателях складываются из потерь давления на трение и потерь давления в местных сопротивлениях.

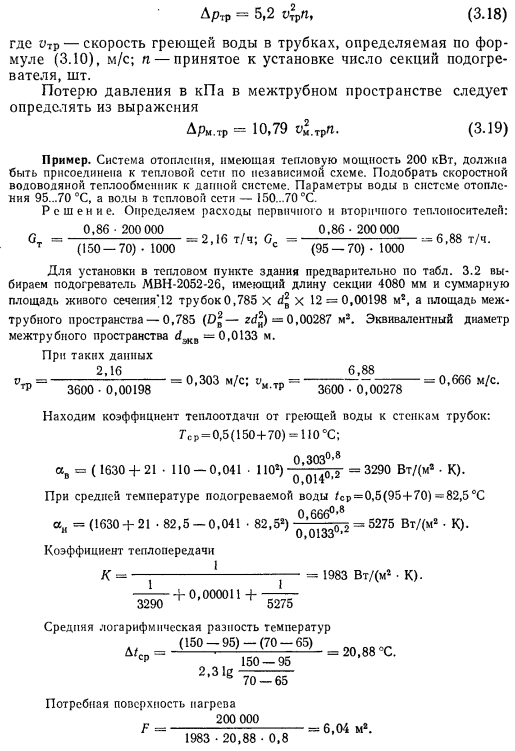

Потери давления (кПа) внутри трубок подогревателей, имеющих длину секции 4 м,



Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
