НЕКОТОРЫЕ ПРЕДЛОЖЕНИЯ ПО УСТРОЙСТВУ КОМБИНИРОВАННЫХ СИСТЕМ ОТОПЛЕНИЯ С ДЕЦЕНТРАЛИЗОВАННЫМ СМЕШЕНИЕМ

Во всех рассмотренных системах отопления применялся теплоноситель определенных параметров, который при использовании высокотемпературной воды приготавливался в тепловых пунктах с использованием специальных теплообменников или в смесительных установках с водоструйными элеваторами.

Стремление к удешевлению систем отопления путем непосредственного использования высокотемпературного теплоносителя с одновременным сохранением температуры поверхности отопительных приборов на требуемом санитарном уровне приводит к появлению предложений но децентрализованному получению требуемых параметров теплоносителя.

Одним из них является комбинированная однотрубная система отопления с нижней разводкой и П-образными стояками, предложенная Л. И. Рохлецовым, которая предполагает использование высокотемпературной воды без применения элеватора. Sta система удобна для применения и в тех случаях, когда давление в тепловой сети на вводе не обеспечивает нормальной работы элеватора.

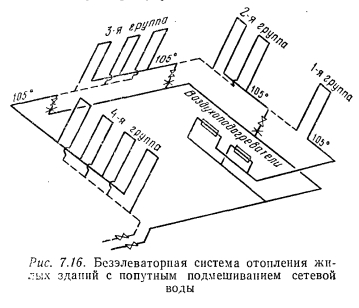

Как видно из рис. 7.16, стояки системы (условно показанные без отопительных приборов) разделены на несколько последовательно соединенных групп, а стояки, входящие в каждую из групп, соединены параллельно.


Сетевая вода, имеющая температуру 150 °С, после ввода в здание делится на два потока. Один поток проходит через рециркуляционные воздухоподогреватели лестничных клеток, охлаждается в них до 105 °С и поступает в первую группу стояков, в которой охлаждается до заданной температуры и направляется во вторую группу стояков. За счет подмешивания сетевой воды из второго потока обратная вода первой группы стояков доводится до температуры 105°С и поступает во вторую группу стояков, где она снова охлаждается до заданной температуры. При переходе в третью группу стояков к этой воде снова подмешивается порция высокотемпературной воды и т. д.


По данным автора, в описанной системе по сравнению с обычными элеваторными системами достигается экономия на радиаторах до 15 % и трубопроводах до 45 %. Это происходит за счет повышения скоростей теплоносителя в трубах и повышения температуры обратной воды в начальных группах стояков системы. Общая стоимость системы уменьшается на 20 %.

Несколько иным является предложение М. Т. Ральчука, также направленное па повышение эффективности и удешевление систем отопления. По этому предложению, система отопления должна быть разделена на две части (рис. 7.17), в которые от общего элеватора подается теплоноситель с определенной заданной температурой (105, 115, 130°С).

В первой части системы теплоноситель охлаждается до температуры в пределах 80,85, 90, 95 °С и возвращается в элеватор. В связи с этим в этой части системы средняя температура теплоносителя в отопительных приборах повышается, теплоотдача приборов увеличивается, а число их сокращается.

Во второй части системы теплоноситель охлаждается до более низкой температуры (55, 60, 65, 70 °С), с которой он и возвращается в тепловые сети города.

Целесообразность принятия тех или иных значений температур обратной воды в каждой части системы обосновывается целесообразностью уменьшения расхода отопительных приборов и труб. Экономичность системы отопления в целом зависит от распределения тепловых нагрузок различных ее частей, которые устанавливаются не произвольно, а сообразно с количеством теплоносителя, получаемого от ТЭЦ.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
