ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ЗАТЕКАНИЯ ДЛЯ РАДИАТОРНЫХ УЗЛОВ ОДНОТРУБНЫХ СИСТЕМ ОТОПЛЕНИЯ

С переходом на индустриальную заготовку отдельных элементов и целых узлов систем отопления и с внедрением в практику строительства новых конструктивных схем изменяются и методы расчета однотрубных систем.

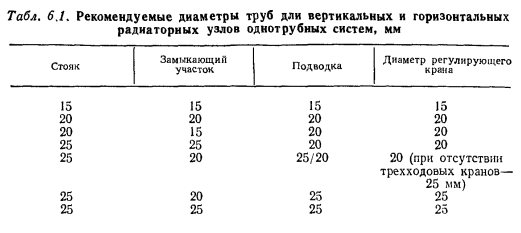

Если прежде в однотрубных системах отопления диаметры труб замыкающих участков и подводок в каждом случае определялись расчетом с задачей увязки потерь давления в радиаторном узле, то теперь в целях унификации заготовки элементов систем рекомендуется заранее принимать определенные комбинации диаметров радиаторных узлов однотрубных систем с замыкающими участками (табл. 6.1). Для всех радиаторных узлов стояка комбинации диаметров принимают одинаковыми.

Предварительным назначением диаметров труб радиаторного узла определяется расход теплоносителя через отопительные приборы, величина их греющей площади и исключается монтажная регулировка кранами у приборов.

В этих случаях расход воды через прибор определяется зависимостью



Величина аПр зависит от конструкции радиаторного узла, комбинации диаметров стояка, замыкающего участка и подводок, от тепловой нагрузки прибора и расхода воды в стояке.

Наиболее экономичной и эффективной считают ту систему отопления, для которой коэффициент затекания воды в приборы будет наибольшим. Расход отопительных приборов в этом случае наименьший.

В связи с тем что суммарный коэффициент местного сопротивления малого кольца циркуляции отопительного прибора не равен алгебраической сумме единичных коэффициентов местных сопротивлений этого кольца (тройника, крана, радиатора, уток) и что вследствие этого расчетным путем затруднительно определить фактическую величину разности естественных-давлений в кольце циркуляции прибора и фактическое значение потерь на трение, во Всесоюзном научно-исследовательском институте гидромеханизации, санитарно-технических и специальных работ (ВНИИГС) были проведены обстоятельные экспериментальные исследования по определению коэффициента затекания радиаторных узлов.

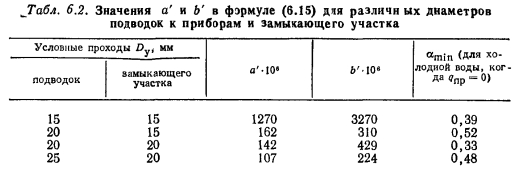

В результате обработки экспериментальных данных во ВНИИГСе и Ленгипроинжпроекте для определения коэффициентов затекания радиаторных узлов со смещенными замыкающими участками односторонне нагруженных стояков была предложена эмпирическая формула вида




Следует, однако, отметить, что и расчетным путем можно определить величину коэффициентов затекания различных конструкций радиаторных узлов, если потери давления в подводках и замыкающем участке определять с учетом значений коэффициентов местных сопротивлений в зависимости от характера движения и расхода жидкости. Для этого следует подсчитать изменение потерь давления в замыкающем участке и подводках при различном распределении общего расхода стояка и путем графического сопоставления найденных результатов можно получить значении апр. Минимальное значение коэффициента затекания (при отсутствии влияния разности естественных давлений в малом циркуляционном кольце) можно определить, пользуясь понятием проводимости (см. § 4.6). Определение атт таким путем иллюстрируется примером, приведенным ниже. Как видно из итогов примера, полученное расчетным путем значение amin мало отличается от значения, найденного по формуле (6.14).

Величина коэффициента затекания зависит от нагрузки приборов и стояка. Величины коэффициентов затекания, принимаемые при подборе площади отопительных приборов однотрубных систем, приведены в приложении X.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
