ОПРЕДЕЛЕНИЕ ПОТРЕБНОЙ ГРЕЮЩЕЙ ПЛОЩАДИ ОТОПИТЕЛЬНЫХ ПРИБОРОВ

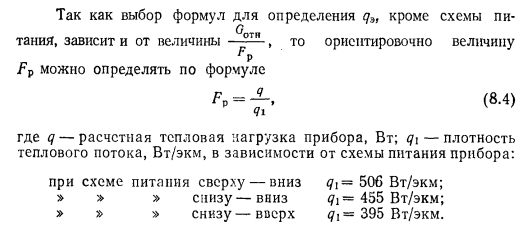

Через условную греющую площадь отопительного прибора, равную 1 экм, при разности температур 64,5 °С между средней температурой теплоносителя в отопительном приборе, принимаемой равной 0,5-(95 + 70) =82,5°С, и температурой воздуха помещения 18 °С от теплоносителя к воздуху помещения передается тепловой поток плотностью 506 Вт, который обеспечивается массой теплоносителя

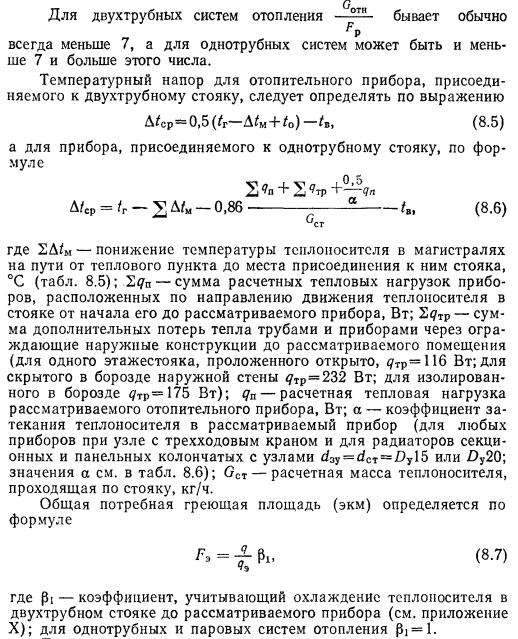

При других условиях, т. е. при других параметрах теплоносителя, ином количестве теплоносителя, проходящем через прибор, и ином падении температуры теплоносителя в приборе, плотность теплового потока (Вт/экм), передаваемого 1 экм, может быть определена по формуле

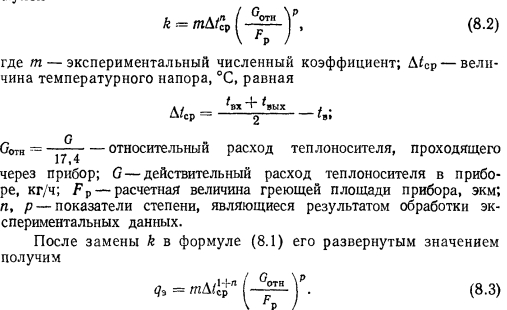

После замены k в формуле (8.1) его развернутым значением получим


Для каждого типа отопительных приборов величина q3 будет изменяться вследствие различного влияния на нее плотности теплового потока, температурного напора Д/Ср> относительного расхода теплоносителя G0т, схемы подачи теплоносителя в прибор и значений т, п и р, а также дополнительных потерь тепла через наружное ограждение при установке около него отопительного прибора (обычно эти потери принимают в размере 5 % от общей полезной теплоотдачи прибора).

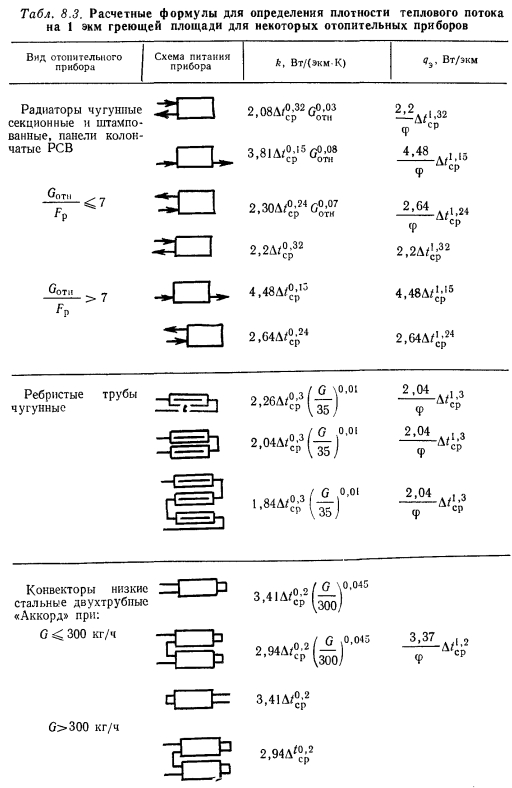

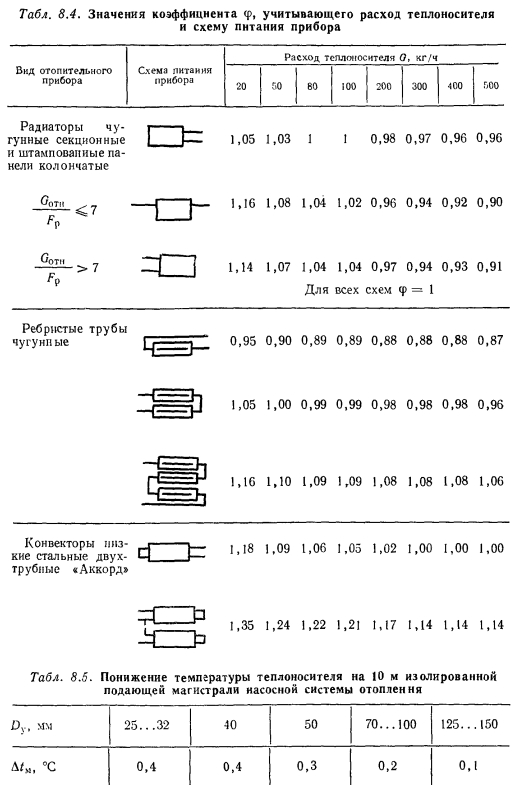

Окончательные значения формул для определения величины q3 для некоторых отопительных приборов приведены в табл. 8.3. Значения коэффициента ф, встречающегося в формулах и введенного для учета расхода теплоносителя и схемы подачи его в прибор, даны в табл. 8.4.

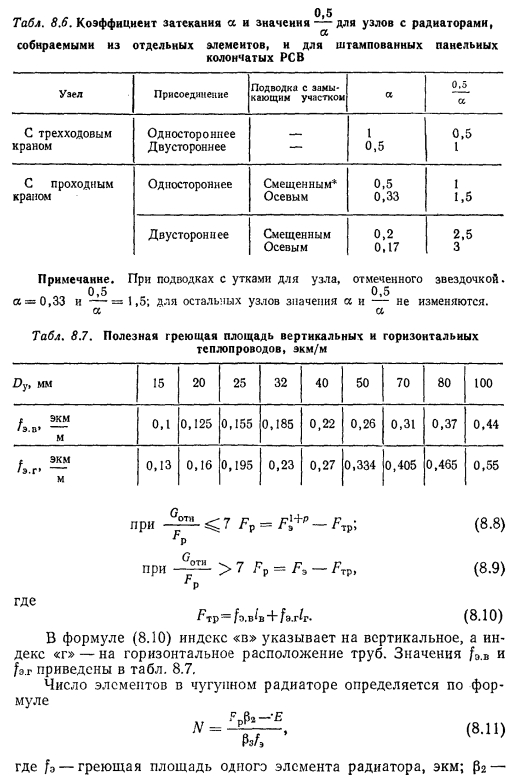

Так как открыто расположенные в помещении теплопроводы (стояки, подводки), так же как и отопительные приборы, отдают тепло в помещение, то тепловая нагрузка прибора должна быть уменьшена на величину 90 % выделяемого трубами тепла (экм). Количество полезного тепла, выделяемого горизонтально и вертикально проложенными трубами, приведено в табл. 8.7.

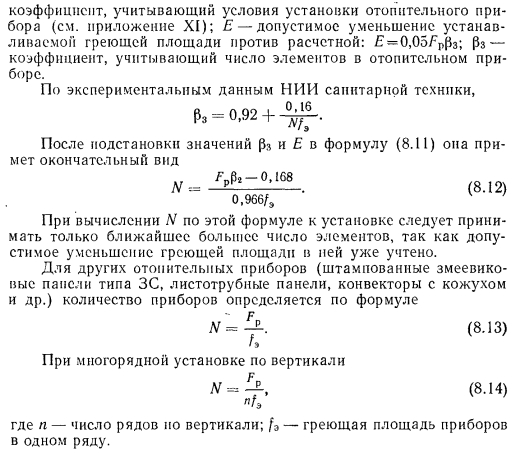

С учетом сказанного потребная греющая площадь радиаторов, собираемых из отдельных элементов, и штампованных панелей колончатых должна подсчитываться по уравнениям:



Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
