ОПРЕДЕЛЕНИЕ ПОТЕРЬ ТЕПЛА ЧЕРЕЗ ПОЛЫ, РАСПОЛОЖЕННЫЕ НА ГРУНТЕ, И СТЕНЫ, ЗАГЛУБЛЕННЫЕ В ЗЕМЛЮ

Точное решение задачи но определению количества тепла, передаваемого от воздуха помещений наружному воздуху через конструкцию пола и слой грунта, являющегося основанием пола, весьма сложно, а доля потерь тепла через пол по сравнению с общими теплопотерями любого помещения невелика. Поэтому на практике применяют упрощенный метод расчета.

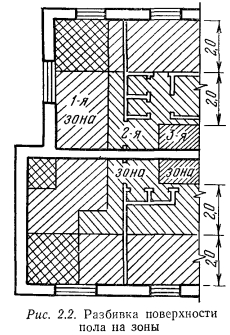

Поверхность пола, начиная от внутренних граней наружных стен, делят на зоны, параллельные наружным стенам, шириной 2 м каждая (рис. 2.2). Ближайшая к наружной стене зона считается первой, последующие — второй и третьей, а остальная часть пола, вне зависимости от ее площади, считается четвертой зоной. Деление пола на зоны производится независимо от внутренней планировки помещений первого этажа. Количество зон, умещающихся на площади пола, зависит от размеров здания. В здании, изображенном на рис. 2.2, четвертая зона отсутствует.

Определение потерь тепла каждой зоны производят по формуле (2.6), в которой вместо величины действительного сопротивления теплопередаче принимают условную величину его, соответствующую условиям передачи тепла при полной расчетной разности температур. Площадь каждой зоны подсчитывают по фактическим размерам, а площадь первой зоны, примыкающей в пределах ее ширины к наружным углам и имеющей повышенные теплопотери, удваивается (участки с двойной штриховкой на рис. 2.2).

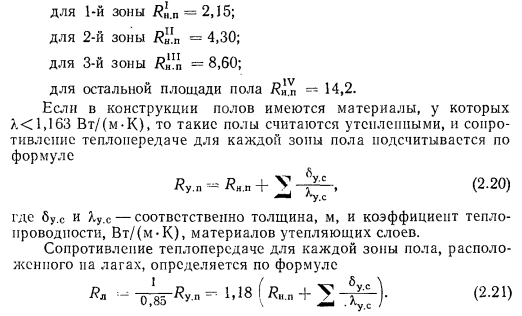

Для отдельных зон холодных (неутепленных) полов, т. е. полов, конструкции которых состоят из материалов, имеющих >1,163 Вт/(м-К), установлены следующие величины сопротивлений теплопередаче (К-м2/Вт):

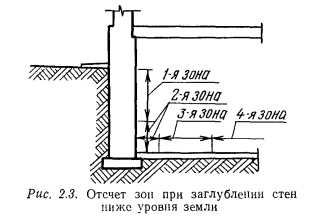

Такой метод применяется и для подсчета теплопотерь наружными стенами, заглубленными в землю. Разбивку зон в этом случае начинают от уровня земли по внутренней поверхности подземной части стен и далее по полу (рис. 2.3). Величины сопротивления теплопередаче подсчитываются по изложенному методу с учетом утепляющих слоев при наличии их в конструкции степ, заглубленных в землю.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
