ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ТЕПЛОПОТЕРЬ ПОМЕЩЕНИИ

Основной тепловой поток из помещения наружу является суммой тепловых потоков через отдельные ограждающие конструкции, величина которых с округлением до 10 Вт определяется по формуле


Формулой (2.6) учитывается мощность теплового потока через ограждения при стабильных температурных условиях по обе стороны ограждения и стационарном тепловом потоке. Несмотря на постоянное изменение наружной температуры в течение суток, подсчет мощности теплового потока для некоторых стационарных условий благодаря инерционности и значительной аккумулирующей способности ограждений оказывается вполне достаточным и полностью оправдывается практикой эксплуатации отапливаемых зданий.

При пользовании формулой (2.6) сопротивления теплопередаче ограждающих конструкций принимают в соответствии с теплотехническими расчетами, а внутренние и наружные температуры — по действующим нормативам.

При определении расчетных площадей F ограждений, через которые теряется тепло, следует руководствоваться правилами их обмера, которые тоже в определенной степени условны. Общими правилами определения площадей ограждений являются следующие:

а) поверхности степ определяют по наружному обмеру отапливаемого объема здания или отдельных помещений в нем;

б) площади оконных и дверных проемов определяют по строительным размерам в свету;

в) площади полов и потолков определяют по внутренним размерам, включая площади, занятые внутренними стенами и перегородками.

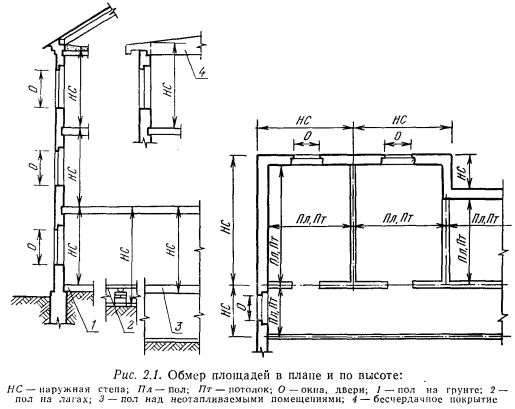

Некоторая детализация общих правил обмера ограждений иллюстрируется рис. 2.1. Следует обратить внимание на определение высоты стен первого и верхнего этажей, особенно в случае бесчердачного покрытия. При наличии в таком покрытии воздушной вентилируемой прослойки последняя рассматривается как чердачное пространство.

Высоту стен одноэтажных зданий следует определять как для первого этажа с учетом требований по верхнему этажу.

Линейные размеры ограждений устанавливают с точностью до 0,1 м, а поверхности ограждений — с точностью до 0,1 м2.

Поправочный коэффициент п, которым учитывается положение наружной поверхности ограждающей конструкции по отношению к наружному воздуху, применяется в тех случаях, когда ограждение не подвергается непосредственному воздействию наружного воздуха. Его значения для имеющих место в практике случаев приведены в табл. 2.5. Для случаев, не предусмотренных табл. 2.5, а также при определении потерь тепла через перекрытия над неотапливаемыми подвалами и подпольями, наружные стены которых выступают более чем на 1 м над поверхностью земли, а также если в подвалах или подпольях размещаются теплопроводы, температура воздуха в них определяется по балансу тепла, поступающего в помещение и теряемого через его ограждения. Коэффициент п при этом принимается равным единице. Аналогично, при необходимости, должна определяться температура воздуха в неотапливаемых помещениях, прилегающих к отапливаемым.

При неизвестной конструкции пола, когда невозможно решить вопрос о температуре в подвале путем составления и решения уравнений баланса тепла, величину теплового потока через 1 м2 пола можно принимать по данным табл. 2.6 для зданий соответствующего назначения.


При расчете мощности тепловых потоков из помещений в жилых, общественных и вспомогательных зданиях и сооружениях промышленных предприятий (при высоте помещений до 4 м) в качестве расчетной температуры внутреннего воздуха для рабочей и обслуживаемой зоны принимается температура, устанавливаемая действующими нормами в соответствии с назначением помещений.

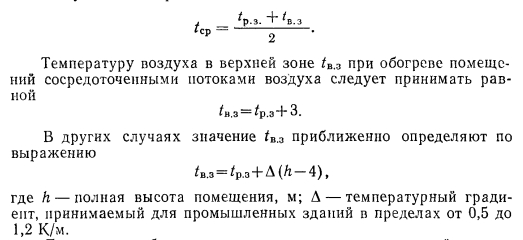

В производственных зданиях и помещениях, имеющих значительную высоту, изменение температуры по высоте, особенно в случае теплопоступлений от технологического оборудования, является ощутимым, и температура под покрытием может значительно превышать нормируемую температуру в рабочей зоне. В этих случаях для расчета потерь тепла ограждениями в пределах высоты до 4 м от пола и для полов в качестве внутренней температуры принимается температура воздуха в рабочей или обслуживаемой зоне; для покрытий и фонарей — температура воздуха под покрытием tB.3, а для ограждений, расположенных выше 4 м от пола,— средняя между температурами воздуха в верхней tB.3 и рабочей или обслуживаемой р.3 зонах помещения:


Для жилых, общественных и вспомогательных зданий при наличии в них отдельных помещений высотой более 4 м учитывается добавка на высоту помещения, о которой сказано в § 2.4.

Теплообмен через строительные ограждения между смежными отапливаемыми помещениями учитывается в тех случаях, когда разность внутренних температур этих помещений оказывается более 5 °С.

Расчетную разность температур для покрытий зданий без чердака с вентилируемой воздушной прослойкой следует принимать, как для зданий с чердаками. Воздушная прослойка при этом рассматривается как чердачное пространство, а находящаяся над ней конструкция — как кровля.

Андреевский А. К. Отопление: [Учеб. пособие для вузов по спец. 1208 «Теплогазоснабжение и вентиляция»]/Под ред. М. И. Курпана.— 2-е изд., перераб. и доп.— Мн.: Выш. школа, 1982.
